Normaler Tonsummer KS 72
Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
- Country
- Germany
- Manufacturer / Brand
- Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
- Year
- 1916 ?
- Category
- Service- or Lab Equipment
- Radiomuseum.org ID
- 282708
- Main principle
- none
- Wave bands
- Broadcast (MW) and Long Wave.
- Power type and voltage
- Dry Batteries / 1,5 Volt
- Loudspeaker
- - - No sound reproduction output.
- Material
- Metal case
- from Radiomuseum.org
- Model: Normaler Tonsummer KS 72 - Siemens & Halske, -Schuckert
- Shape
- Miscellaneous shapes - described under notes.
- Dimensions (WHD)
- 48 x 82 x 48 mm / 1.9 x 3.2 x 1.9 inch
- Notes
-

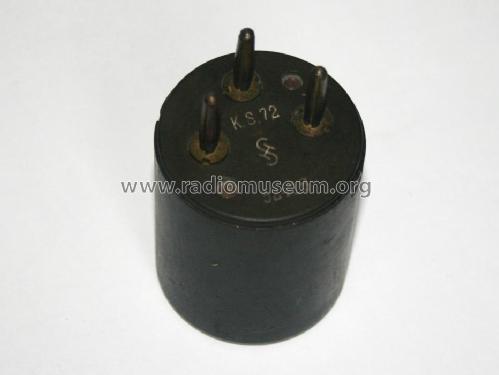

Aufsteckbarer Tonsummer mit drei Stöpselkontakten (1x Anlaufkontakt) zur Verwendung bei Wellenmessern, z.B. beim K.W. 61. Der Summer arbeitet als Selbstunterbrecher und erregt in der Schaltung nach Eichhorn Hochfrequenzschwingungen in einem in Reihe geschalteten Schwingkreis.
Mit Logo von S&H, aber auch von Telefunken vertrieben.
- Net weight (2.2 lb = 1 kg)
- 0.180 kg / 0 lb 6.3 oz (0.396 lb)
- Mentioned in

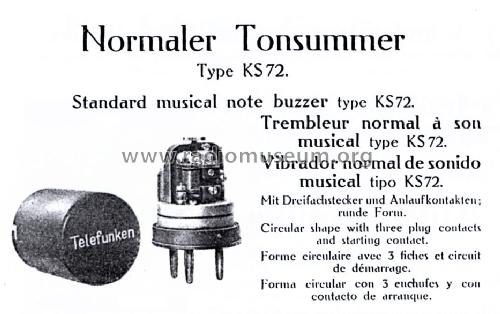

- - - Manufacturers Literature (Telefunken Stationen und Geräte (1919))
- Literature/Schematics (1)
- Telefunken: DIe Entwicklung der Empfänger-Geräte und des Stationszubehörs 1911 - 1919
