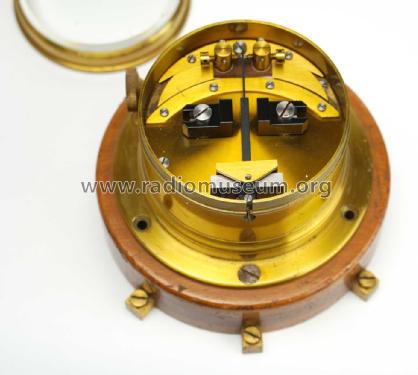

Polarisiertes Relais

Polarisiertes Relais, der Anker ist also durch einen Dauermagneten vormagnetisiert. Das Relais arbeitet daher abhängig von der Stromrichtung. Die Rückstellung des Ankers erfolgt nicht durch eine Feder, sondern in jedem Fall durch die magnetische Kraft.

Das Relais kann so eingestellt werden, daß es bistabil ist; der Anker bleibt dann im stromlosen Zustand am Kontakt liegen, egal welcher Schaltzustand vorliegt.

Polarisierte Relais bieten mehrere Vorteile:

- sie können in Quadruplex- und anderen Mehrfach-Telegraphensystemen eingesetzt werden, weil sie auf die Polarität des Leitungsstromes reagieren

- je nach Einstellung können sie für Arbeits- oder Ruhestrom benutzt werden

- da die Ankerbewegung in beide Richtungen durch magnetische Kräfte erfolgt, bieten sie eine geringe Zeichenverzerrung, was besonders bei langen Linien mit vielen Relais wichtig ist

- polarisierte Relais reagieren weniger empfindlich auf witterungsbedingte Veränderungen in der Telegraphenleitung als neutrale Relais

Für die Drahtlose Telegraphie verwendeten sowohl Slaby/Arco als auch F. Braun spezielle Ausführungen des polarisierten Siemens-Relais mit ihren Fritter-/Kohärer-Empfängern, weil diese Relais außerordentlcih empfindlich eingestellt werden können.

Es gab auch andere Bauformen von polarisierten Relais, z.B. das Hughes-Relais, das als "deutsches polarisiertes Relais" z.B. von Krüger hergestellt wurde, und mit Hughes-Telegraphen verwendet wurde.
