Pulse Generator D-2101

Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1975 ??
  • Kategorie
  • Service- oder Labor-Ausrüstung
  • Radiomuseum.org ID
  • 328827

 Technische Daten

  • Anzahl Transistoren
  • Halbleiter vorhanden.
  • Halbleiter
  • Wellenbereiche
  • - ohne
  • Betriebsart / Volt
  • Wechselstromspeisung / 220 Volt
  • Lautsprecher
  • - - Kein Ausgang für Schallwiedergabe.
  • Material
  • Metallausführung

Die GFGF Zeitschrift Funkgeschichte bringt interessante Artikel zu Radios, Funkwesen und Medien. Bei Radiomuseum.org finden Sie die vollständigen Hefte früherer Ausgaben als PDF zum Download.

  • von Radiomuseum.org
  • Modell: Pulse Generator D-2101 - Siemens & Halske, -Schuckert
  • Form
  • Tischmodell, Zusatz nicht bekannt - allgemein.
  • Abmessungen (BHT)
  • 446 x 87 x 390 mm / 17.6 x 3.4 x 15.4 inch
  • Bemerkung

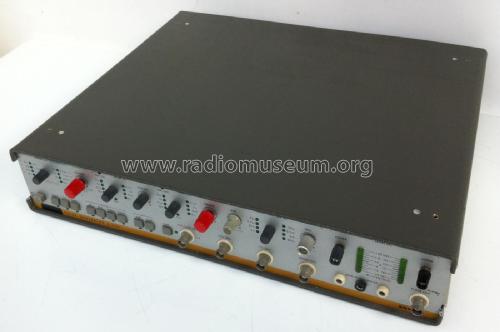

  • Der Siemens D-2101 ist ein Generator zur Erzeugung von Rechteckimpulsen.

    Es bestehen folgende Einstellmöglichkeiten:

    Über Tasten:

    CONT / TRG / GATE für kontinuierlichen, getriggerten oder Gatebetrieb über den externen Trigger / Gate - Eingang. Alternativ auch manueller Trigger (MAN) möglich.

    Einzelpuls, Doppelpuls, NORMale Polarität, invertierte Polarität (COMPL)

    Manueller Trigger (MAN)

    Ausgangspegel-Abschwächer (ATT): 0 dB / 20 dB

    In Position "0 dB" kann der Ausgangspegel kontinuierlich zwischen 0 und 20 Vss reguliert werden, in der Stellung "20 dB" zwischen 0 und 2 Vss.

    Über Drehschalter / Regler:

    1. Period / Frquenz - Wiederholungsfrequenz:

    8 Grobstufen: 50 MHz, 5 MHz, 500 kHz, 50 kHz, 5 kHz, 500 Hz, 50 Hz, 5 Hz.

    Mit dem Feinregler kann die Frequenz der jeweiligen Grobstufe kontinuierlich bis auf 1/10 reduziert werden, sodass die Bereiche lückenlos aneinander anschließen. Die maximale Frequenz liegt somit bei 50 MHz, die minimale bei 0,5 Hz.

    2. Delay - Verzögerung

    Bestimmt die Verzögerungszeit zwischen 1. und 2. Puls bei Doppelpulsbetrieb.
    8 Grobstufen: 10 ns ... 0,1 s
    Mit dem Feinregler kann die Verzögerungszeit um einen Faktor 10 variiert werden.

    3. Width - Pulsbreite:

    8 Grobstufen: 10 ns ... 100 ms.
    In der Schalterstellung T/2 wird das Tastverhältnis fest auf 1/1 gestellt.
    Mit dem Feinregler kann die Pulsbreite um einen Faktor 10 variiert werden.

    4. Transition Time  - Übergangszeit

    8 Grobstufen: 5 ns ... 50 ms.

    Mit den Reglern "Rise" und "Fall" können die Anstiegs- und Abfallzeiten um einen Faktor 10 variiert werden.

    5. Regler "UPPER" und "LOWER" LEVEL

    Mit diesen Reglern können die Amplitude und das Spannungsniveau des Ausgangsimpulses zwischen +20 V und -20 V verschoben werden.

    Eingänge:

    TRG / GATE IN (BNC)
    ADV TRG (vorlaufender Trigger) (BNC)
    AMPLITUDE LIMITER (Niveaubegrenzung des Ausgangspulses)

    Ausgänge:

    TTL OUT (BNC)
    OPEN COLLECTOR (BNC)
    PULSE OUT (BNC)

    Die max. Augangsimpulshöhe beträgt bei schwach belastetem Ausgang 20 Vss (RL= 5 kΩ).
    Bei Abschluss mit RL = 50 Ω fällt die maximale Ausgangsimpulshöhe auf 10 Vss.

  • Nettogewicht
  • 9.9 kg / 21 lb 12.9 oz (21.806 lb)
  • Autor
  • Modellseite von Harald Giese angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
