• Country
• Germany

• Manufacturer / Brand
• Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München

• Year
• 1953/1954

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 159260

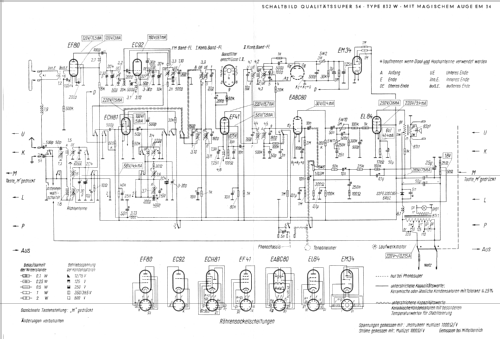

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 7

• Valves / Tubes
• EF80 EC92 ECH81 EF41 EM34 EABC80 EL84

• Number of Transistors

• Semiconductors
• E220C85

• Main principle
• Superheterodyne (common); ZF/IF 468/10700 kHz

• Tuned circuits
• 6 AM circuit(s)     9 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 110;125; 150; 220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical

• Material
• Wooden case

• from Radiomuseum.org
• Model: Qualitätssuper 54 832W [EM34] - Siemens & Halske, -Schuckert

• Shape
• Tablemodel with Push Buttons.

• Dimensions (WHD)
• 520 x 350 x 264 mm / 20.5 x 13.8 x 10.4 inch

• Notes

• Achtung: Spartransformator! Chassis hat keine Trennung vom Stromnetz.

  Spätere Ausführung des Qualitätssupers 54 832W mit EM34 als Abstimmanzeige.
  Farbe und Art der Drehknöpfe sowie Gestaltung der Skala wurden ebenfalls geändert.

  Bis Geräte-Nr. 2500 wurde die Anzeigeröhre DM70 verwendet, siehe dort.

• Net weight (2.2 lb = 1 kg)
• 8.5 kg / 18 lb 11.6 oz (18.722 lb)

• Literature/Schematics (1)
• -- Original-techn. papers.

Abgleichvorschrift Qualitätssuper 54 832W
