• Country
• Germany

• Manufacturer / Brand
• Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München

• Year
• 1956 ??

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 173105

• Number of Tubes
• 33

• Valves / Tubes
• C3g C3g C3g C3g C3g C3g C3g C3g C3g EZ12 EZ12 EZ12 EZ12 EZ12 EZ12 EL12spez EL12spez EL12spez EL12spez EL12spez EL12spez EC50 EC50 EDD11 EDD11 RFG5 RFG5 EZ11 EL11 ECH11 C3o LB8 LB8 STV75/15 150C2

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org
• Model: Reflexions-Meßplatz Rel 33K 115 - Siemens & Halske, -Schuckert

• Shape
• Boatanchor (heavy military or commercial set >20 kg).

• Dimensions (WHD)
• 640 x 733 x 390 mm / 25.2 x 28.9 x 15.4 inch

• Notes

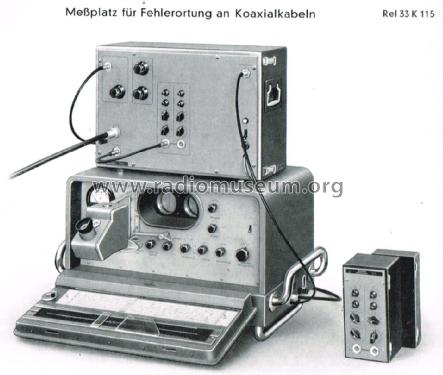

• Meßplatz zur Fehlerortung an Koaxialkabeln.
  Der Meßplatz besteht aus dem Reflektoraph III, dem Vorverstärker Rel 3 L 92 und dem Kabelabschluss Rel 3 L 312.

  Sendeimpuls: Spannung an 75 ohm etwa 90 Vss;
  Anstiegszeit: etwa 0,3 µs. Abfallzeit: etwa 20 µs.
  Folgefrequenz: je nach Zeitablenkung (Leitungslänge) 450 oder 900 Hz.

• Net weight (2.2 lb = 1 kg)
• 107 kg / 235 lb 10.9 oz (235.683 lb)

• Mentioned in
• Messgeräte für die Nachrichtentechik 1956 (Siemens)

• Author
• Model page created by Folkert Rothe. See "Data change" for further contributors.
