• Country
• Germany

• Manufacturer / Brand
• Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München

• Year
• 1929

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 31023

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 3

• Valves / Tubes
• RE084 RE034 RE114 or RE134

• Main principle
• TRF with regeneration

• Tuned circuits
• 1 AM circuit(s)

• Wave bands
• Short Wave (SW only)

• Power type and voltage
• Storage and/or dry batteries / 4 & 120 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Material
• Wooden case

• from Radiomuseum.org

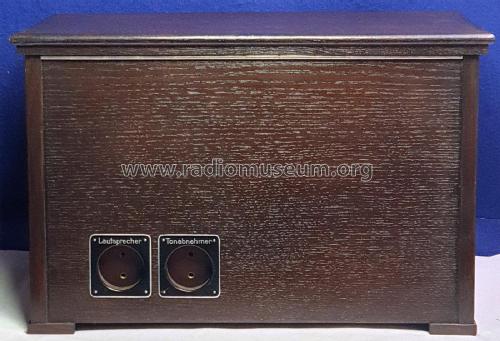

• Model: Kurzwellenempfänger Rfe17 - Siemens & Halske, -Schuckert

• Shape
• Tablemodel, Box - most often with Lid (NOT slant panel).

• Dimensions (WHD)
• 412 x 265 x 265 mm / 16.2 x 10.4 x 10.4 inch

• Notes

• Der Siemens Kurzwellen-Empfänger Rfe17 hat diese Bereiche, innen durch Steckbrücke umschaltbar:

  • KW1 13 - 23 MHz
  • KW2 3,5 - 13,5 MHz

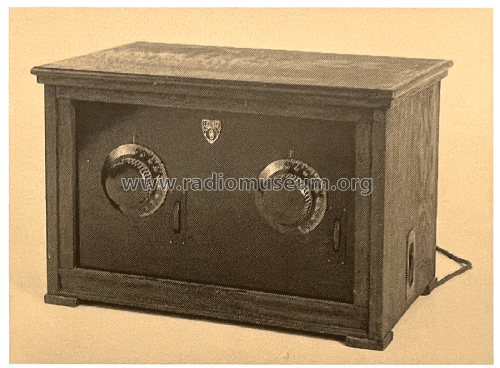

  Die Abstimmung (links) erfolgt kapazitiv und induktiv, das Variometer ist mit der Achse des Drehkondensators gekoppelt. Zusätzliche Feinabstimmung über Rändelrad.

  Die Rückkopplung wird rechts bedient, ebenfalls mit Feineinstellung. Abschaltung der Anodenspannung bei geöffnetem Deckel.

  Der Siemens Empfänger Rfe17 war als Nullserie gefertigt nicht im Handel erhältlich.

• Net weight (2.2 lb = 1 kg)
• 8 kg / 17 lb 9.9 oz (17.621 lb)

• Mentioned in
• DRM/Archiv Verlag 29 SI 00 H
