Rfv4

Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München

Data
Forum
Pictures
Collections

  • Year
  • 1925 ?
  • Category
  • Audio Amplifier or -mixer
  • Radiomuseum.org ID
  • 347730

 Technical Specifications

  • Number of Tubes
  • 3
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Power type and voltage
  • Storage and/or dry batteries / 2 & 100 & 200 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Material

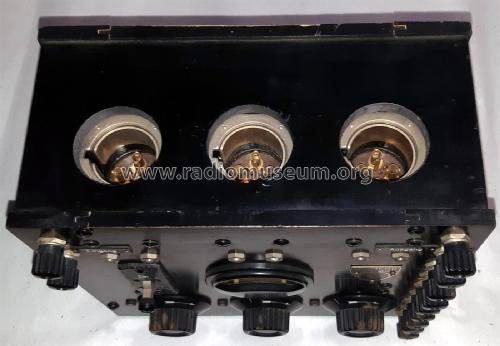

  • Wooden case, TUBES VISIBLE.
  • from Radiomuseum.org
  • Model: Rfv4 - Siemens & Halske, -Schuckert
  • Shape
  • Tablemodel, Box - most often with Lid (NOT slant panel).
  • Dimensions (WHD)
  • 225 x 210 x 130 mm / 8.9 x 8.3 x 5.1 inch
  • Notes

  • Der Siemens-Verstärker Rfv4 hat 3 widerstandsgekoppelte NF-Stufen, im Ausgang ist ein Übertrager geschaltet. Als Endröhre für höhere Leistung ist die RE84/220 für bis zu 220 V Anodenspannung vorgesehen.

    An der rechten Seite befinden sich die Anschlüsse für Stromversorgung (Heizung, 2x Gittervorspannung, 2x Anodenspannung), die linke Seite enthält die Eingangsanschlüsse. Pro Röhre ist ein Heizregler vorgesehen, die Fadenspannung jeder Röhre liegt an Meßbuchsen an.

    Ein Instrument (30 mA) zeigt den Anodenstrom der Endröhre an.

    Das Modell ist ein Entwicklungsmuster bzw. Prototyp, eine Serienfertigung ist nicht bekannt.

  • Net weight (2.2 lb = 1 kg)
  • 2.8 kg / 6 lb 2.7 oz (6.167 lb)
  • Author
  • Model page created by Bernhard Nagel. See "Data change" for further contributors.
