• Country
• Germany

• Manufacturer / Brand
• Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München

• Year
• 1934

• Category
• Kit (Parts plus instruction) or building instructions only

• Radiomuseum.org ID
• 86444

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 1

• Valves / Tubes
• RE034

• Main principle
• TRF with regeneration

• Tuned circuits
• 1 AM circuit(s)

• Wave bands
• Broadcast and Short Wave (SW).

• Power type and voltage
• Storage and/or dry batteries / 100/4,5 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Wooden case, TUBES VISIBLE.

• from Radiomuseum.org
• Model: Rundfunk-Baukasten - Siemens & Halske, -Schuckert

• Dimensions (WHD)
• 605 x 53 x 315 mm / 23.8 x 2.1 x 12.4 inch

• Notes

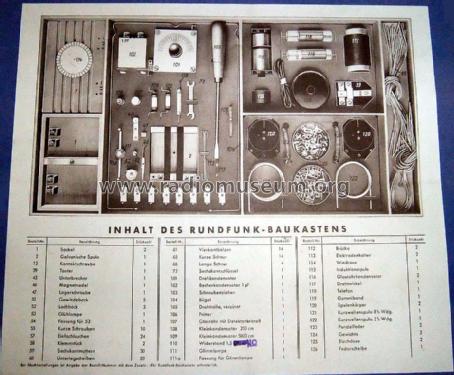

• Enthält 170 Einzelteile, mit denen etwa 150 Versuche aus dem Gebiet der Rundfunktechnik ausgeführt werden können.

  Röhre nicht Bestandteil des Kastens, wird aber für einige Versuche benötigt. Auch andere Typen sind verwendbar. Titel des Anleitungsbuches: FUNKTECHNIK spielend gelernt und verstanden!

• Net weight (2.2 lb = 1 kg)
• 2.9 kg / 6 lb 6.2 oz (6.388 lb)

• Price in first year of sale
• 25.00 RM

• Source of data
• - - Data from my own collection

• Mentioned in
• Arlt Katalog 1937/38

• Literature/Schematics (1)
• "Energie" Heft 9 - Sept. 1934

• Author
• Model page created by Jürgen Kilian. See "Data change" for further contributors.
