Standard Super SK475W EF9 fest

Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München

Data
Forum
Pictures
Collections

  • Year
  • 1947–1949
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 88993

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 5
  • Main principle
  • Superheterodyne (common); ZF/IF 472 kHz; 2 AF stage(s)
  • Tuned circuits
  • 6 AM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and Short Wave.
  • Power type and voltage
  • Alternating Current supply (AC) / 110/220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 17 cm = 6.7 inch
  • Material
  • Bakelite case
  • from Radiomuseum.org

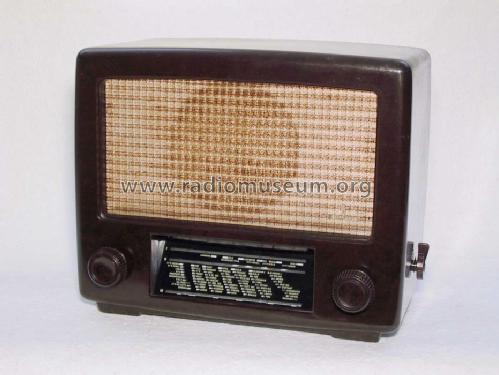

  • Model: Standard Super SK475W [EF9 fest] - Siemens & Halske, -Schuckert
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 367 x 302 x 186 mm / 14.4 x 11.9 x 7.3 inch
  • Notes

  • Standard-Super nach Konstruktionswettbewerb in britscher Zone (Telefunken / Hannover), auch bei Siemens in Karlsruhe gebaut. Anstatt zweiter ECH4 zweimal EF9 fest in Chassis eingebaut, nicht auf Adapter! Siehe auch andere Standard-Super.

    Dieses Gerät besitzt keine Netztrennung. Bei solchen Geräten können Chassis und Buchsen etc. unter Netzspannung stehen, bei manchen auch, wenn es ausgeschaltet ist. Es besteht bei Berührung Lebensgefahr. Wir weisen nicht bei jedem solchen Modell darauf hin.

  • Net weight (2.2 lb = 1 kg)
  • 6.1 kg / 13 lb 7 oz (13.436 lb)
  • Source of data
  • - - Data from my own collection
  • Literature/Schematics (1)
  • -- Schematic
  • Author
  • Model page created by Wolfgang Winkler. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Standard Super is part of the collections of the following members.

 Forum

Forum contributions about this model: Siemens & Halske, -: Standard Super SK475W

Threads: 2 | Posts: 5

Hallo zusammen,

ich habe dieses Modell von einem Bekannten in einem äusserst gutem Zustand gerade auf dem Operationstisch. Nun habe ich festgestellt das beide EF9 Röhren nur noch am seidenen Faden in den Sockeln sitzen/hängen.( Es ist wohl das Modell mit dem 2x EF9Adapter anstelle der ECH4)

Die AZ1 Röhre sieht auch nicht wirklich original aus.

Ausserdem stecken zur Teit eine goldene Valvo EF9 sowie eine rote in den dafür vorgesehenen Sockeln. Welche Unterschiede gibt es bei diesen Röhren? Wie sollte man sie dann erneuern? (rot, als Pärchen oder golden oder verschieden, wie im meinem "Originalzustand?")

Wer kann mir mit diesen Röhrentypen bzw. den Fragen weiterhelfen, hat evt. sogar noch Ersatzröhren dafür? Über Antworten würde ich mich freuen.

Vielen Dank im Voraus und einen schönen 3. Advent wünschend.



R. Huesken







Ralf Huesken, 13.Dec.09

Weitere Posts (4) zu diesem Thema.

Sehen Sie bitte auch die Siemens Original-Unterlagen unter dem Modell "Standard-Empfänger (-Super) SK475W (SK 475 W) ECH4" betreffend Röhren ECH4 oder 2 x EF9.

Walter Haring, 11.Jan.06

Weitere Posts (1) zu diesem Thema.
