• Country
• Germany

• Manufacturer / Brand
• Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München

• Year
• 1946 ?

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 278114

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 4

• Valves / Tubes
• ECH4 ECH4 EBL1 AZ1

• Main principle
• Superheterodyne (common); ZF/IF 473 kHz; 2 AF stage(s)

• Tuned circuits
• 6 AM circuit(s)

• Wave bands
• Broadcast, Long Wave and Short Wave.

• Power type and voltage
• Alternating Current supply (AC) / 110/220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 18 cm = 7.1 inch

• Material
• Special material, described in the notes.

• from Radiomuseum.org
• Model: Standard-Super W - Siemens & Halske, -Schuckert

• Shape
• Tablemodel, low profile (big size).

• Notes

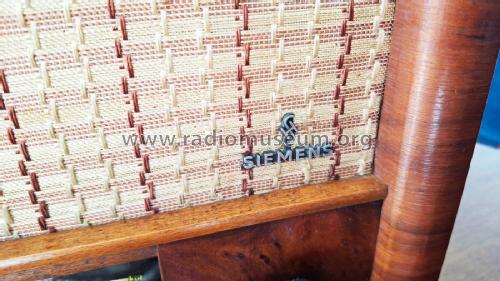

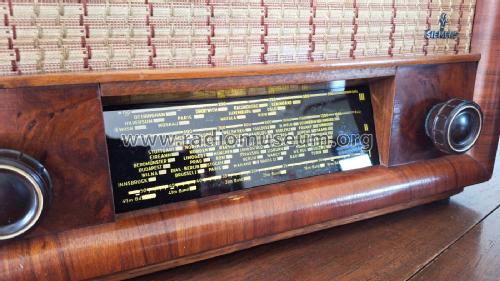

• Wahlweise Bakelitgehäuse dunkelbraun 375 x 295 x 210 mm oder Holzgehäuse, Eiche mit Nussbaumfunier 410 x 300 x 220 mm.

  Es kamen wahlweise 2 verschiedene Lautsprecher zum Einsatz: Lautsprecher, perm.-dyn. Isophon Tz31 Nr. 13 oder Lautsprecher, elektr.-dyn. Isophon Tz18 Nr. 7.

  Keine Netztrennung, Autotrafo!

  Die Gewichtsangabe bezieht sich auf das Gerät mit dem elektr.-dyn. Lautsprecher.

• Net weight (2.2 lb = 1 kg)
• 7.2 kg / 15 lb 13.7 oz (15.859 lb)

• Mentioned in
• -- Original-techn. papers.

• Author
• Model page created by Heiko zur Mühlen. See "Data change" for further contributors.
