Studiomeister RS222 Superelectronic
Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
- Country
- Germany
- Manufacturer / Brand
- Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
- Year
- 1974–1977
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 29383
Qelle: Gast
Qelle: Gast
Qelle: Gast
Qelle: Gast
Qelle: Gast
Qelle: Gast

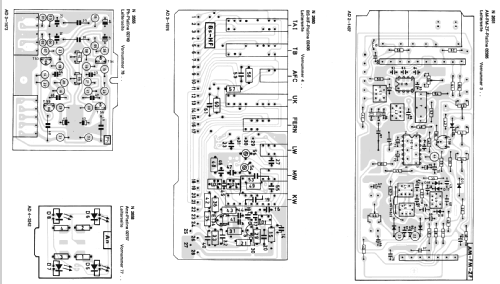

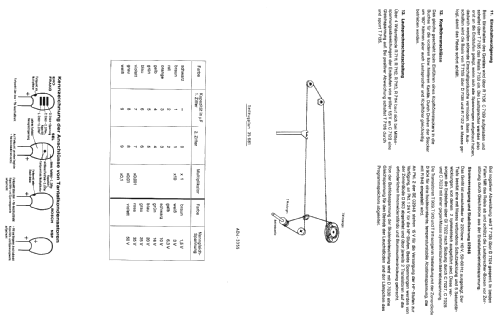

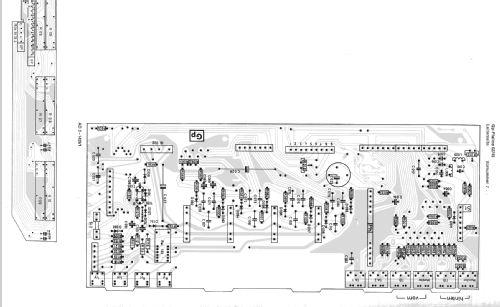

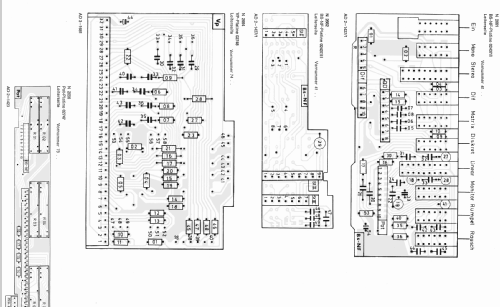

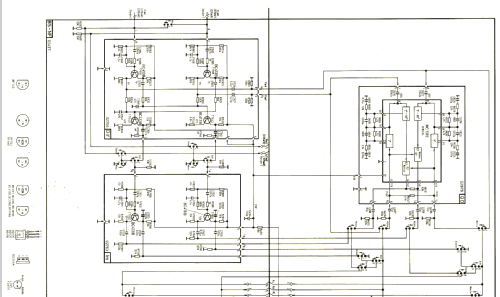

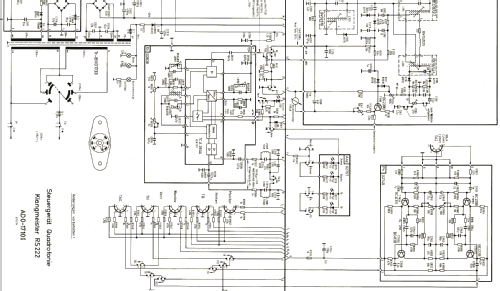

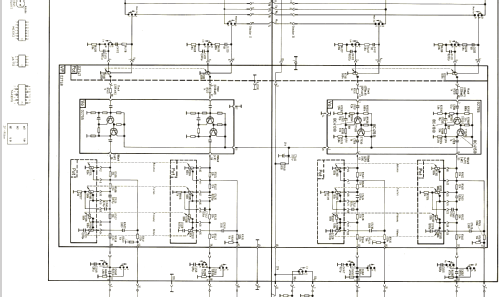

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 73
- Semiconductors
- BF245 BF324 BF440 BF451 BC237 BC238 BC413 BC415 BD135 BD137 BD138 BD243 µA753 µA1312 TAA991 TCA290 BZ102/3V5 TD702 B40C1000 B40C3200 AA112 AA116 BA127 BAV18 BAY45 BB104 BB110 BZ102/1V4 ZPD15 ZPD6,2
- Main principle
- Superheterodyne (common); ZF/IF 460/10700 kHz
- Tuned circuits
- 7 AM circuit(s) 13 FM circuit(s)
- Wave bands
- Broadcast, Long Wave, Short Wave plus FM or UHF.
- Power type and voltage
- Alternating Current supply (AC) / 110; 220 Volt
- Loudspeaker
- - This model requires external speaker(s).
- Material
- Wooden case
- from Radiomuseum.org
- Model: Studiomeister RS222 Superelectronic - Siemens & Halske, -Schuckert
- Shape
- Book-shelf unit.
- Dimensions (WHD)
- 622 x 120 x 290 mm / 24.5 x 4.7 x 11.4 inch
- Notes
-
- HiFi-Vierkanal-Steuergerät
- UKW 87,3 - 104 MHz
- LW 145 - 270 kHz
- MW 515 - 1630 kHz
- KW 5,85 - 7,4 MHz
- ZF-Verstärker
- FM: IC-Verstärker mit Kompaktselektion und IC-Vorstufe
- IC-Verstärker mit Kompaktselektion
- Abstimmanzeige (Feldstärke)
- NF-Ausgangsleistung 4× 30 W (Sinus)
- SQ-Matrix-Decoder eingebaut
- Preomat für 7 Stationen
- 73 Transistoren
- 34 Dioden
- 4 integrierte Schaltungen
- 2 Gleichrichter
- 5 Leuchtdioden
- 5 NF-Funktionstasten
- Mono, Stereo, Quadrosound, Matrix, Diskret
- 3 NF-Klangtasten
- Linear, Rumpel, Rausch
- 7 Programmwahltasten
- TA1, TB, Monitor, UKW, LW, MW, KW
- 2 HF-Funktionstasten
- Fern, AFC
- 7+1 Stationstasten
- 7 Stationsspeicher UKW, 1 Handabstimmung
- Regelorgane jeweils getrennt für vorn und hinten
- Lautstärke, Balance, Tiefen, Präsenz, Höhen
- HiFi-Vierkanal-Steuergerät
- Net weight (2.2 lb = 1 kg)
- 10 kg / 22 lb 0.4 oz (22.026 lb)
- External source of data
- Erb
- Source of data
- Katalog RFP 1974
- Mentioned in
- Handbuch VDRG 1975/1976 (und 1976/77)
