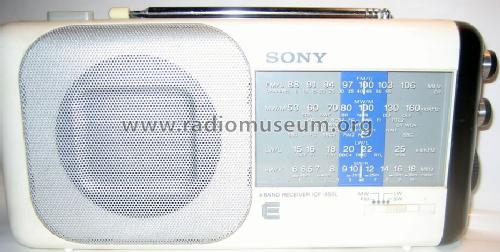

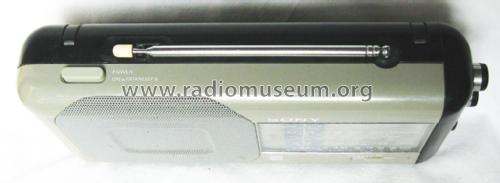

4Band Receiver ICF-850 L

Sony Corporation; Tokyo

Data
Forum
Pictures
Collections

  • Year
  • 1987
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 126138

Click on the schematic thumbnail to request the schematic as a free document.

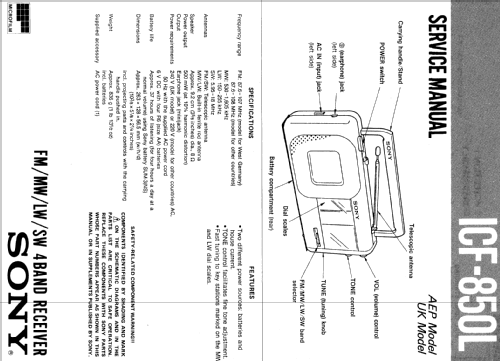

 Technical Specifications

  • Number of Transistors
  • Semiconductors present.
  • Semiconductors
  • Main principle
  • Superheterodyne (common)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Line / Batteries (any type) / 220; 6 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 9.2 cm = 3.6 inch
  • Power out
  • 0.5 W (unknown quality)
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: 4Band Receiver ICF-850 L - Sony Corporation; Tokyo
  • Dimensions (WHD)
  • 263 x 128 x 56.5 mm / 10.4 x 5 x 2.2 inch
  • Notes
  • Sony Modell ICF-850L hat einen Netzteil eingebaut.
  • Net weight (2.2 lb = 1 kg)
  • 0.8 kg / 1 lb 12.2 oz (1.762 lb)
  • Source of data
  • -- Original-techn. papers.
  • Author
  • Model page created by Klemens Rhode. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model 4Band Receiver is part of the collections of the following members.

 Forum

Forum contributions about this model: Sony Corporation;: 4Band Receiver ICF-850 L

Threads: 1 | Posts: 1

Mein Gerät kratzt und fällt weg beim Lautstärke regeln. Sprühen ist nötig. Die Plexiglas-Skala ist oben leicht nach innen abgedrückt; sie muss aufs neue verleimt werden.

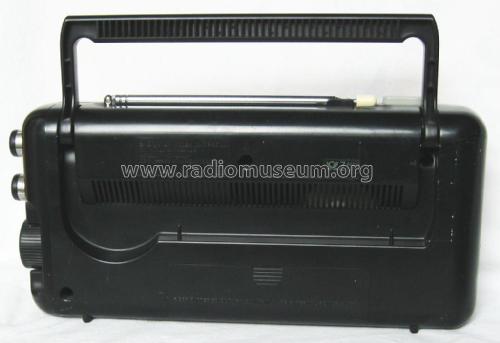

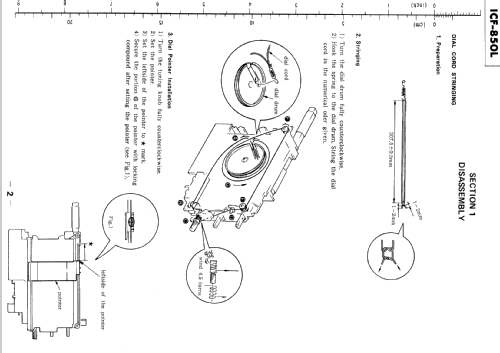

Gerät demontieren: Vier Schrauben auf der Rückseite entfernen, eine ist versteckt unter dem Henkel (siehe Pfeile auf dem Deckel). Danach kann man den Deckel mit dem Lautsprecher vorne abheben.



Achtung: Abdeckschale mit den Drehknöpfen rastet in den Deckelteil ein, genau in der Mitte des Plexiglases der Skala! Die Abdeckschale dort von unten her leicht nach aussen ziehen, dann kann der Deckel ausrasten und er wird vor unten nach oben abgeführt. Der Einschalter steckt auf dem eigentlichen Schalter nur auf und lässt viel Bewegung zu.

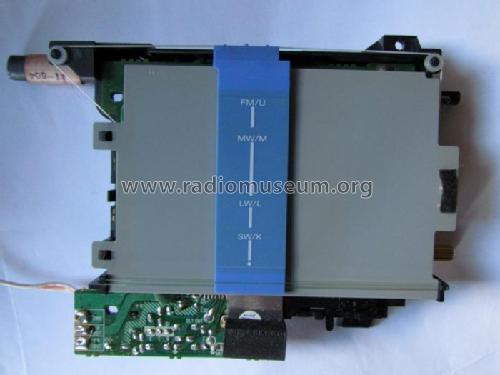

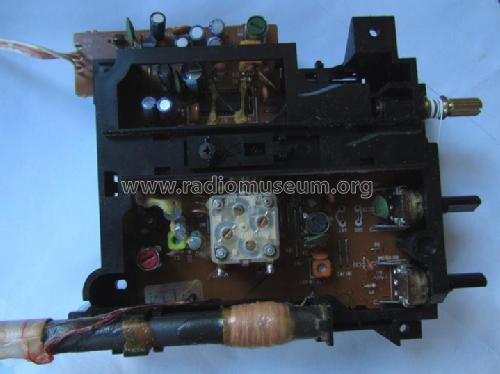

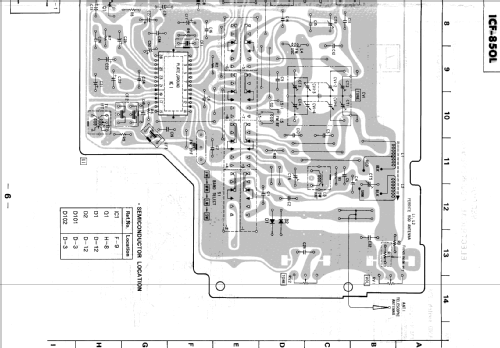

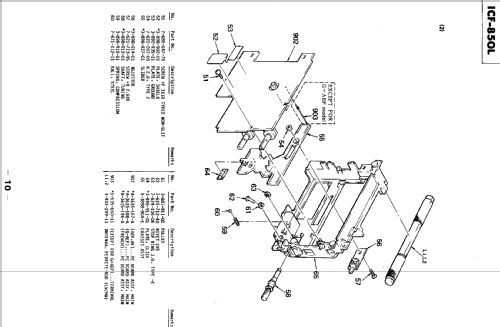

Der Empfängerteil ist leicht zu entfernen, zwei Schrauben halten ihn, unten rechts und oben rechts von der Skala. Danach kann er nach links oben herausgezogen werden. Sehr klein alles. Ein winziger Stoss WD-40 in das kleine Loch der Potentiometer-Schale,  und nichts daneben fliessen lassen.



Beim Zusammenbau darauf achten, dass der Bereichsschalter selber und das Bedienelement auf FM stehen, damit der Schalter richtig einrastet. Den Deckel von oben heranführen, den Einschalter durch das Loch führen. Kritisch der Schluss: jetzt die Abdeckschale von unten wieder herausziehen.



Zuletzt prüfen ob der Bandregler geht und dann klick, klick allenthalben.

Bruce Cohen, 17.Apr.15
