Sparton 21322 Ch= 24U213
Sparks-Withington Co., (Sparton); Jackson, Michigan
- Produttore / Marca
- Sparks-Withington Co., (Sparton); Jackson, Michigan
- Anno
- 1955 ?
- Categoria
- Televisore (TV) / Monitor
- Radiomuseum.org ID
- 150545
Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 24
- Valvole
- 6BQ7 6J6 6AF4 6BK7 6CB6 6CB6 6CB6 6AL5 6AU6 6AU6 6AL5 6AT6 6V6GT 6AU6 6SN7GT 6V6GT 6AL5 6SN7GT 6BQ6GT 1B3GT 6W4GT 5Y3GT 5U4G 21FP4A
- Principio generale
- Supereterodina con stadio RF
- Gamme d'onda
- Gamme d'onda nelle note.
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / 60 cycles, 110-120 Volt
- Altoparlante
- AP magnetodinamico (magnete permanente e bobina mobile)
- Radiomuseum.org
- Modello: Sparton 21322 Ch= 24U213 - Sparks-Withington Co., Sparton
- Forma
- Soprammobile con qualsiasi forma (non saputo).
- Annotazioni
-
The SPARTON model 21322 is a 21" b/w TV with US standard VHF Tuner channels 2 thru 13. Equipped with a UHF-VHF converter channels 14 thru 83, chassis 24U213 and picture tube 21FP4A.
- Letteratura / Schemi (1)

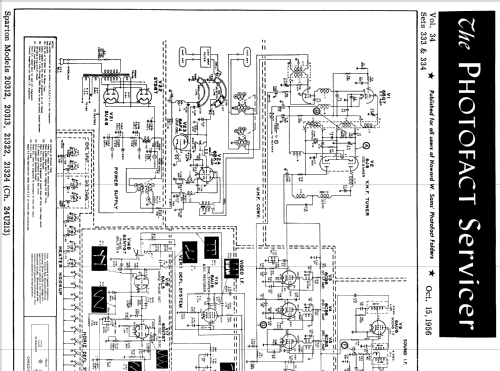

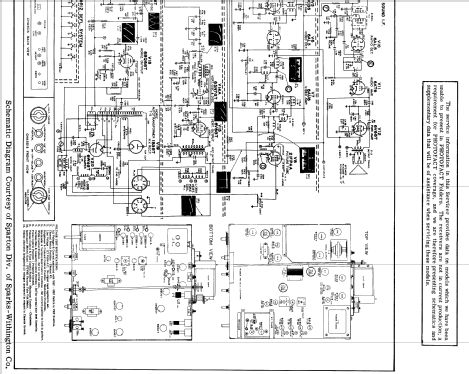

- Photofact Folder, Howard W. SAMS (Date 10-56, Set 333 & 334 Vol 34)
- Autore
- Modello inviato da Egon Penker. Utilizzare "Proponi modifica" per inviare ulteriori dati.
