• Country
• Italy

• Manufacturer / Brand
• SRE - Scuola Radio Elettra, Torino

• Year
• 1970 ??

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 106230

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 2

• Valves / Tubes
• ECC81 ECC88 0A2

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 110/220 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org

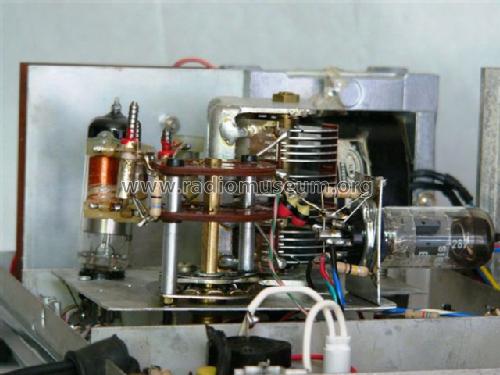

• Model: Vobulatore marcatore 654 - SRE - Scuola Radio Elettra,

• Shape
• Tablemodel, high profile (upright - NOT Cathedral nor decorative).

• Dimensions (WHD)
• 320 x 225 x 140 mm / 12.6 x 8.9 x 5.5 inch

• Notes
• Strumento costruito dalla UNAOHM per la SRE e per la precisione delle misure richieste veniva fornito dalla stessa ai suoi allievi in un unico pacco già montato e tarato. Caratteristiche: Sezione vobulatore: Frequenza uscita 3-50 MHz a variazione continua ed a scatti da 54-229 MHz per i 10 canali tv. Attenuatore di uscita a scatti e continua. Impedenza di uscita 75 ohm sbilanciata e 300 ohm bilanciata con traslatore esterno. Vobulazione regolabile da 0 ad oltre 10MHz, tensione di uscita 200mV sino a 50 MHz e 500mV da 54 a 229 MHz. Sezione marcatore: campo di frequenza 4-14, 20-115, 160-230 MHz, precisione +/- 1%. Oscillatore a quarzo accessibile dall'esterno, campo di frequenza 3-20 MHz, attenuatore a scatti e continuo, tensione uscita oscillatore variabile 100mV, al quarzo 200mV.

• Price in first year of sale
• 78,000.00 ITL

• Mentioned in
• -- Original-techn. papers.

• Author
• Model page created by Giuseppe Antonio Tusini. See "Data change" for further contributors.
