Mischpultverstärker LVM 60
Stange u. Wolfrum; Berlin
- Country
- Germany
- Manufacturer / Brand
- Stange u. Wolfrum; Berlin
- Year
- 1962/1963
- Category
- Audio Amplifier or -mixer
- Radiomuseum.org ID
- 230136
-
- alternative name: STW Elektroakustik,

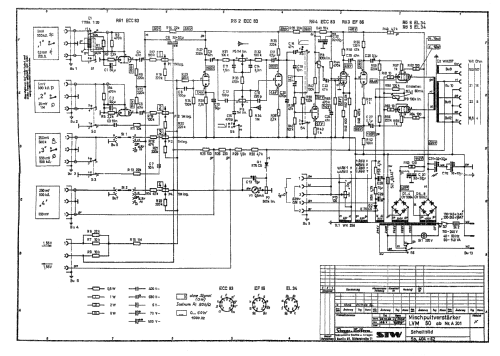

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 6
- Number of Transistors
- Main principle
- Audio-Amplification
- Wave bands
- - without
- Power type and voltage
- Alternating Current supply (AC) / 110; 125; 145; 220; 245 Volt
- Loudspeaker
- - This model requires external speaker(s).
- Power out
- 60 W (unknown quality)
- Material
- Metal case
- from Radiomuseum.org
- Model: Mischpultverstärker LVM 60 - Stange u. Wolfrum; Berlin
- Shape
- Tablemodel, with any shape - general.
- Notes
-
Stange u. Wolfrum Mischpultverstärker LVM 60;
5 Eingänge:
1. Mikrofon, umschaltbar 0,3 mV/200 Ohm erdfrei symmetrisch oder 5 mV/500 kOhm unsymmetrisch
2. Mikrofon 5 mV/500 kOhm unsymmetrisch umschaltbar 20 mV/1MOhm
3. Radio/Phono 250 mV/500 kOhm umschaltbar 550 mV/500 kOhm
4. Eingang wie 3. Eingang
5. Unsymmetrisch 1,55 V (6 dBu) Linieneingang.
Ausgänge:
1. Linienausgang 1,55 V an etwa 200 Ohm
2. Lautsprecher 15,5 V/4 Ohm, 22 V/8 Ohm, 31 V/16 Ohm, 100 V/167 Ohm.
- Price in first year of sale
- 970.00 DM
- Mentioned in
- Funk-Technik (FT) (4/1963, S. 124 / Werbeanzeige)
- Author
- Model page created by Bernhard Nagel. See "Data change" for further contributors.
