Ricevitore a Mosfet AR10

STE s.r.l.; Milano

Data
Forum
Pictures
Collections

  • Year
  • 1975 ??
  • Category
  • Amateur-Receiver (amateur bands, may include broadcast bands)
  • Radiomuseum.org ID
  • 337592

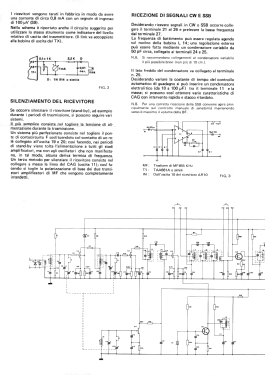

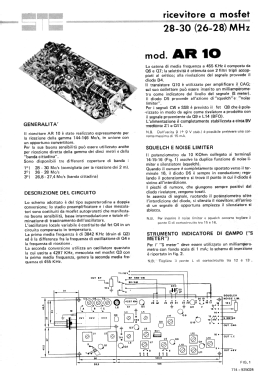

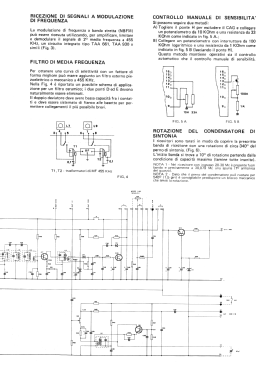

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 8
  • Semiconductors
  • Main principle
  • Special principle (see notes)
  • Wave bands
  • Wave Bands given in the notes.
  • Power type and voltage
  • Powered by external power supply or a main unit. / CC: 11-15 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Printed Circuit Board
  • from Radiomuseum.org
  • Model: Ricevitore a Mosfet AR10 - STE s.r.l.; Milano
  • Shape
  • Chassis only or for «building in»
  • Dimensions (WHD)
  • 200 x 34 x 80 mm / 7.9 x 1.3 x 3.1 inch
  • Notes

  • Ricevitore a doppia conversione quarzata. Riceve AM, CW, SSB, FM con il demodulatore AD4. Noise limiter e squelch. Uscita per S-meter.
    Uscita BF 5 mV con un ingresso di 1 µV modulato al 30% a 1.000 Hz.
    Impiega 3 Mosfet, 2 Fet, 6 Transistor, 5 Diodi e 2 Zener.

    Il demodulatore AD4, discriminatore FM necessario per ricevere la MF con il riceviitore AR10, funziona con tensione CC di 9-15 V ad una frequenza di 455 kHz che può essere portata a 470 kHz.

    Gamma di ricezione 28/30 MHz              costo 42900 ITL.
    Gamma di ricezione 26/28 MHz              costo 45800 ITL.
    Gamma di ricezione CB 26,8-27,4 MHz  costo 46400 ITL.

  • Mentioned in
  • -- Original prospect or advert (“Radio Rivista” organo ufficiale dell’ARI Italia, numero 2, febbraio 1975.)
  • Author
  • Model page created by Pier Antonio Aluffi. See "Data change" for further contributors.
