• Country
• Switzerland

• Manufacturer / Brand
• Quellet, Georges, Stellavox; Hauterive NE

• Year
• 1989

• Category
• Sound/Video Recorder and/or Player

• Radiomuseum.org ID
• 358381

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• Semiconductors present.

• Semiconductors

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Details
• Tape Recorder

• Power type and voltage
• Batteries / addl. power jack / AA: 15 x 1.5 / DC 23 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)

• Material
• Metal case

• from Radiomuseum.org

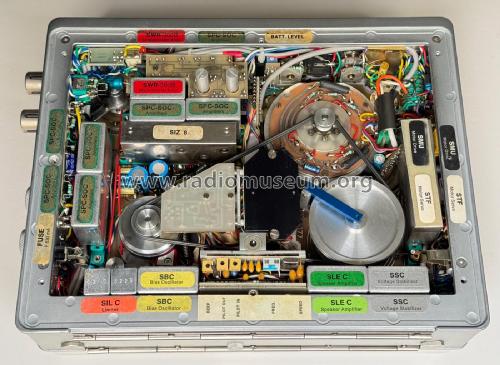

• Model: Portable Tape Recorder SP9 - Quellet, Georges, Stellavox;

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 270 x 83 x 215 mm / 10.6 x 3.3 x 8.5 inch

• Notes

• Stellavox SP9 ist ein tragbares professionelles Tonbandgerät für 1/4" Band. Es ist die Weiterentwicklung der Stellavox SP8 und SU8. Das erste Modell der SP-Reihe war das Tonbandgerät SP7, 1968 als Prototyp vorgestellt und ab 1969/70 in Serie gefertigt.

  Spulengrösse 13 cm. Bandgeschwindigkeit 9,5/19/38 cm/s umschaltbar. Aufzeichnung und Wiedergabe durch auswechselbare Kopfträger in Mono oder Stereo möglich, mit Optionen für Quarz-Pilotton 50/60 Hz oder 80 Bit SMPTE Time-Code zur synchronen Filmtonaufnahme auf einem 3. Kanal.

  2 mischbare Mikrofoneingänge mit schaltbarer Vordämpfung 10/20/30 dB, umschaltbar für dynamische und Kondensatormikrofone (Tonader 12 V und Phantomspeisung 12/48 V). Zusätzlich mischbare Line-Eingänge. Aussteuerungsanzeige durch Doppel-Modulometer mit 30 dB Anzeigebereich, zusätzlich mit LED-Anzeige für Begrenzungseinsatz der Begrenzer-Module SIL.

  2 Linien-Ausgänge, auf Wunsch symmetrisch erdfrei über Ausgangs-Transformatoren. Ausgangspegel 1,5 V (6 dBu) und 4,4 V (15 dBu). Regelbarer Kopfhörer-Ausgang.

  Anschluss für Netz/Ladegerät APS 8 und APS 9

  Gewicht je nach Ausbauoptionen 4,5-5 kg inkl. 15 AA-Batterien.
  Höhe mit ATC III Time-Code Unterbau 100 mm

• Net weight (2.2 lb = 1 kg)
• 4.5 kg / 9 lb 14.6 oz (9.912 lb)

• Mentioned in
• - - Manufacturers Literature

• Literature/Schematics (1)
• Stellavox, Die Stimme der Sterne, S.154ff. R. Schellin, 2005

• Author
• Model page created by Bernhard Nagel. See "Data change" for further contributors.
