Stern Solitär

• Country
• Germany

• Manufacturer / Brand
• Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG

• Year
• 1969/1970

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 74048

• • alternative name: Phonetika Radio Berlin, VEB; Berlin, (Ostd.)

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 10

• Semiconductors
• GF132 GF131 ГТ322 ГТ322 ГТ322 МП20 МП20 GC121 GC301 GC301 GY099 GA113 GA113 GA101 GA100 OA721

• Main principle
• Superheterodyne (common); ZF/IF 455/10700 kHz

• Tuned circuits
• 6 AM circuit(s)     8 FM circuit(s)

• Wave bands
• Broadcast, Short Wave plus FM or UHF.

• Power type and voltage
• Dry Batteries / 7,5 Volt

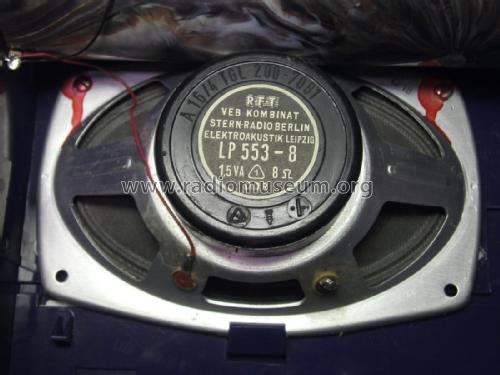

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical

• Power out
• 0.5 W (unknown quality)

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org
• Model: Stern Solitär - Stern-Radio Berlin, VEB, RFT,

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 272 x 168 x 79 mm / 10.7 x 6.6 x 3.1 inch

• Notes

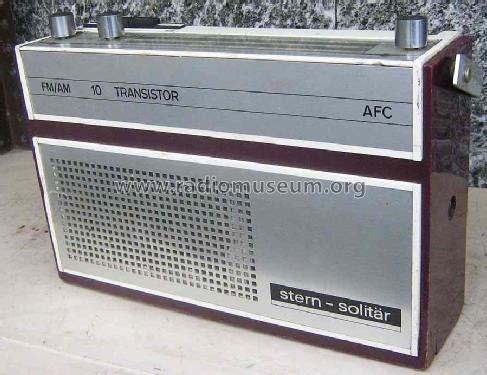

• Der Koffersuper Stern Solitär im Plastikgehäuse ist eine Variante des Stern Camping. Ausstattungsmerkmale sind eine schaltbare AFC, eine Klangblende und Anschlußbuchsen für einen Ohrhörer und für eine auf allen Wellenbereichen wirksame Autoantenne. Zur Stromversorgung sind 5 Zellen (R20) erforderlich.

• Net weight (2.2 lb = 1 kg)
• 2 kg / 4 lb 6.5 oz (4.405 lb)

• Price in first year of sale
• 475.00 DM

• Source of data
• Radiokatalog Band 2, Ernst Erb

• Literature/Schematics (1)
• Service-DVD Funkverlag B. Hein

• Author
• Model page created by Michael Seiffert. See "Data change" for further contributors.
