Stern 7E81C EF13

Stern-Radio Rochlitz, VEB, RFT, (Ostd.) - vorm. Graetz AG

Data
Forum
Pictures
Collections

  • Year
  • 1949/1950
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 16677

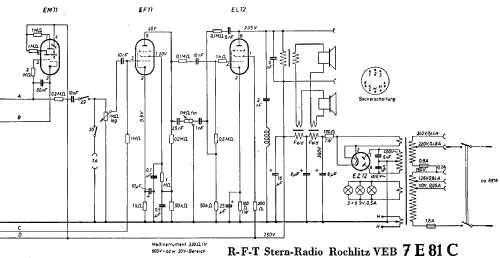

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 7
  • Main principle
  • Superhet with RF-stage; ZF/IF 468 kHz
  • Tuned circuits
  • 8 AM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and more than two Short Wave bands.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 127; 150; 220; 240 Volt
  • Loudspeaker
  • 2 Loudspeakers / Ø 19 cm = 7.5 inch
  • Power out
  • 8 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Stern 7E81C [EF13] - Stern-Radio Rochlitz, VEB, RFT
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 620 x 415 x 320 mm / 24.4 x 16.3 x 12.6 inch
  • Notes
  • LW: 150 - 410 KHz; MW: 520 - 1510 KHz; KW1: 5,8 - 8,4 MHz; KW2: 9,4 - 13,1 MHz; KW3: 14,9 - 19,5 MHz. Beide elektrodynamischen Lautsprecher mit Brumm-Kompensationswicklung, gleiche Grösse der Körbe: 22*22cm; gleiche Grösse der Feldmagnete (LE425).
  • Price in first year of sale
  • 711.00 DM
  • External source of data
  • E. Erb 3-907007-36-0
  • Source of data
  • Radiokatalog Band 2, Ernst Erb
  • Circuit diagram reference
  • Lange-Nowisch
  • Literature/Schematics (1)
  • - - Data from my own collection (Schaltbild und Abgleichplan von der Bodenplatte)

 Collections | Museums | Literature

Collections

The model Stern is part of the collections of the following members.

 Forum

Forum contributions about this model: Stern-Radio Rochlitz: Stern 7E81C

Threads: 2 | Posts: 6

Frage an Spezialisten für Stern-Radio:
Wie viele verschiedenen Varianten vom 7E81 (mit EL12) gibt es und worin unterscheiden sich diese?

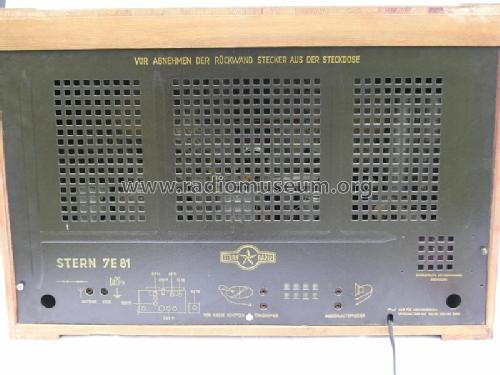

Das ist die Rückansicht des Modells 7E81C:

Röhrenbestückung: EF13 ECH11 EBF11 EF11 EM11 EL12 EZ12

Auf der Rückwand steht als Typ nur 7E81. Dagegen auf dem Schaltplan auf der Bodenabdeckung als Typ 7E81C, siehe auch Schaltplan beim Modell. Daher dürfte 7E81C als sicher gelten.

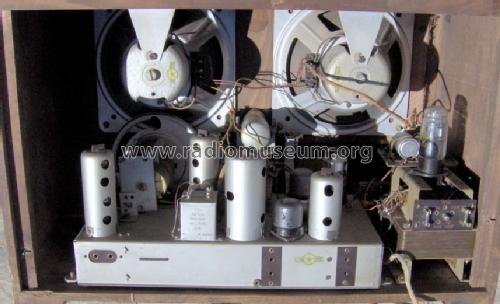

Nun gibt es noch ein Modell 7E81B 7Rö ECH11 mit folgender Rückansicht:

Röhrenbestückung: ECH11 EF13 EBF11 EF11 EL12 EM11 EZ12

Eine Schaltung ist nicht angegeben.

Worin besteht bei der Röhrenbestückung ein Unterschied, außer dem, daß die Reihenfolge anders geschrieben ist als beim 7E81C? In welcher Stufe ist die EF13, wenn nicht in der HF-Vorstufe?

Ein drittes Modell ist als 7E81A gelistet. Diese hat folgende Rückansicht:

Hierzu gibt es keine Schaltung und es ist keine Röhrenbestückung angegeben.

Auch bei genauerem Vergleich der drei Rückansichten, sind nur wenige (kleine) Unterschiede erkennbar, die sich insbesondere auf Kondensatoren im Netzteil und Becher-Kondensatoren beziehen. Aber genau diese können bei Reparaturen ersetzt worden sein und sind daher kein Kriterium für eventuelle Unterschiede.

In den Schaltungen von Lange-Nowisch ist auch nur der 7E81C (mit der EL12) aufgeführt, aber nicht ein 7E81A und auch kein 7E81B.

Kann jemand die Unterschiede dieser Modelle bestätigen, oder handelt es sich doch um das gleiche Modell?

MfG DR

Dietmar Rudolph † 6.1.22, 06.Feb.16

Weitere Posts (2) zu diesem Thema.

Eine Bitte:

Wer klärt einen Unwissenden auf, was in einem Radio von Stern-Radio Rochlitz für die Lautsprecher

hum bucking coil

bedeutet. Leider reichen meine Englischkenntnisse nicht aus um auf ´Webseiten gefundene englische Texte umfassend zu übersetzen.

Danke sagt
Wolfgang Eckardt

Wolfgang Eckardt, 28.Dec.07

Weitere Posts (4) zu diesem Thema.
