Juwel 3 Stereo eckiges Gehäuse
Stern-Radio Rochlitz, VEB, RFT, (Ostd.) - vorm. Graetz AG
- Country
- Germany
- Manufacturer / Brand
- Stern-Radio Rochlitz, VEB, RFT, (Ostd.) - vorm. Graetz AG
- Year
- 1960
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 272487
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 10
- Main principle
- Superheterodyne (common); ZF/IF 473/10700 kHz
- Tuned circuits
- 8 AM circuit(s) 11 FM circuit(s)
- Wave bands
- Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.
- Power type and voltage
- Alternating Current supply (AC) / 110; 127; 220; 240 Volt
- Loudspeaker
- 2 Loudspeakers
- Power out
- 6 W (undistorted)
- Material
- Wooden case
- from Radiomuseum.org
- Model: Juwel 3 Stereo [eckiges Gehäuse] - Stern-Radio Rochlitz, VEB, RFT
- Shape
- Tablemodel, with any shape - general.
- Dimensions (WHD)
- 630 x 410 x 285 mm / 24.8 x 16.1 x 11.2 inch
- Notes
-
Stéréophonie uniquement par les entrées TA et TB avec l'ajout d'une ou deux enceintes accoustiques adaptées, Clavier 9 touches + 3 de tonalité BF: parole, orchestre et jazz. 2 autres controles de tonalité graves et aigues variables. antenne ferrite interne orientable. 2 haut-parleurs: 18x24 et 6 cms .

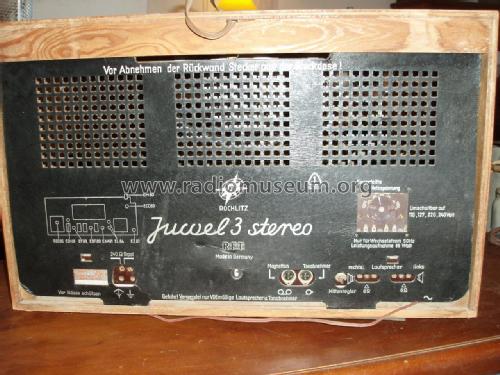

Nur NF-Stereo, mit oder ohne sep. Stereobox erhältlich, Aufpreis 100 bis 125 Mark je nach Variante. Balanceregler auf Rückseite. Drehbare Ferritantenne, 3-Tasten-Klangregister, getrennte-H/T-Regler.
2 Gehäusevarianten: eckige Form (modern) und abgerundete Form (klassisch) siehe hier.
- Net weight (2.2 lb = 1 kg)
- 15 kg / 33 lb 0.6 oz (33.04 lb)
- Literature/Schematics (1)
- Die Geschichte der Rundfunkindustrie der DDR Band 1 1945 - 1967 (Service-DVD Funkverlag Hein)
- Author
- Model page created by Vincent Baccialone. See "Data change" for further contributors.
