Oberon-Stereo UKW: CCIR
Stern-Radio Rochlitz, VEB, RFT, (Ostd.) - vorm. Graetz AG
- Country
- Germany
- Manufacturer / Brand
- Stern-Radio Rochlitz, VEB, RFT, (Ostd.) - vorm. Graetz AG
- Year
- 1961–1963
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 16705

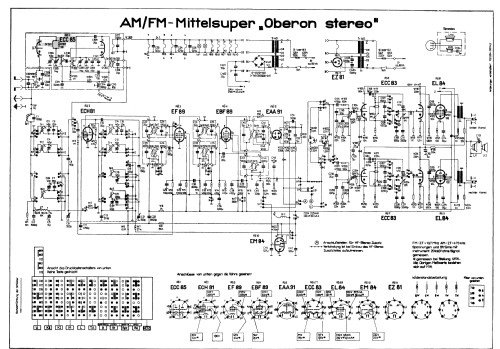

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 10
- Number of Transistors
- Semiconductors
- Tr.Gl.=Metal-rectif.
- Main principle
- Superheterodyne (common); ZF/IF 473/10700 kHz
- Tuned circuits
- 8 AM circuit(s) 12 FM circuit(s)
- Wave bands
- Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.
- Power type and voltage
- Alternating Current supply (AC) / 110, 127, 220, 240 Volt
- Loudspeaker
- 2 Loudspeakers
- Material
- Wooden case
- from Radiomuseum.org
- Model: Oberon-Stereo [UKW: CCIR] - Stern-Radio Rochlitz, VEB, RFT
- Shape
- Tablemodel with Push Buttons.
- Dimensions (WHD)
- 690 x 390 x 270 mm / 27.2 x 15.4 x 10.6 inch
- Notes
-
Drehbare Ferritantenne, Klangregister, getr. H/T-Regler. NF-Stereo mit separater Zusatzbox oder Nutzung beider Lautsprecher-Außenanschlüsse (re/li.Kanal); dabei autom.Abschaltung der Innen-Ls. Balanceregler auf Rückseite. AM-Bandbreitenumschaltung (wirksam am 1.und 2. ZF-Filter) per Taste. 2 Gehäuseformen: konventionell (abgerundet) oder modern (eckig). Die Stereo-und Mono-Umschaltung erfolgt durch Drucktaste.
Auch als Sonderanfertigung als Exportgerät für den ehemaligen Ostblock mit UKW-Band nach OIRT-Norm (65,8 - 74 MHz) und entprechender Skala.
- Net weight (2.2 lb = 1 kg)
- 15 kg / 33 lb 0.6 oz (33.04 lb)
- Price in first year of sale
- 750.00 DM
- External source of data
- E. Erb 3-907007-36-0
- Source of data
- Radiokatalog Band 2, Ernst Erb
- Literature/Schematics (1)
- Radio und Fernsehen (DDR) (Nr. 19-1961, Seite 615 - siehe auch Funkverlag Hein, Service-CD)
- Other Models
-
Here you find 113 models, 104 with images and 88 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Stern-Radio Rochlitz, VEB, RFT, (Ostd.) - vorm. Graetz AG
Collections
The model Oberon-Stereo is part of the collections of the following members.
Forum contributions about this model: Stern-Radio Rochlitz: Oberon-Stereo
Threads: 3 | Posts: 3

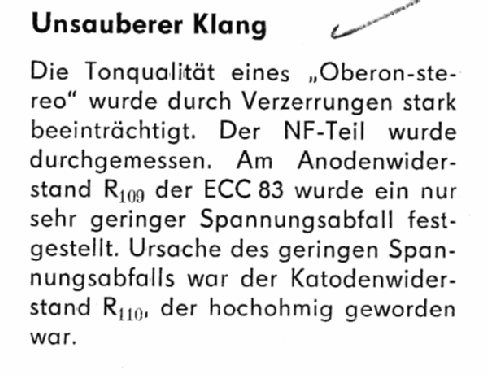

Ein " Oberon-Stereo" hatte Verzerrungen im Ton. Am Anodenwiderstand-R 109 der ECC 83 war ein nur geringer Spannungsabfall. Der Fehler lag beim R 110. Er war hochohmig geworden.
Egon Strampe, 05.Mar.11
Egon Strampe, 04.Jun.08
Das Chassis des Oberon-Stereo wurde von den Rafena Fernsehwerke in der Truhe Club 11 mit den Fernsehchassis "Record" und dem Stereoplattenspieler "Ziphona O10-36" verbaut.
Es gab auch die Truhe Club2 dort wurde neben dem Oberon das Fernsehgerätechassis "Stadion" eingesetzt.
Jörg Kulbe, 26.May.04
