Stradivari 11E91 EL84
Stern-Radio Rochlitz, VEB, RFT, (Ostd.) - vorm. Graetz AG
- Country
- Germany
- Manufacturer / Brand
- Stern-Radio Rochlitz, VEB, RFT, (Ostd.) - vorm. Graetz AG
- Year
- 1954 ?
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 160908
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 11
- Main principle
- Superhet with RF-stage; ZF/IF 468/10700 kHz
- Tuned circuits
- 9 AM circuit(s) 11 FM circuit(s)
- Wave bands
- Broadcast, Long Wave, more than 2 x SW plus FM or UHF.
- Power type and voltage
- Alternating Current supply (AC) / 110-240 Volt
- Loudspeaker
- Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
- Material
- Wooden case
- from Radiomuseum.org

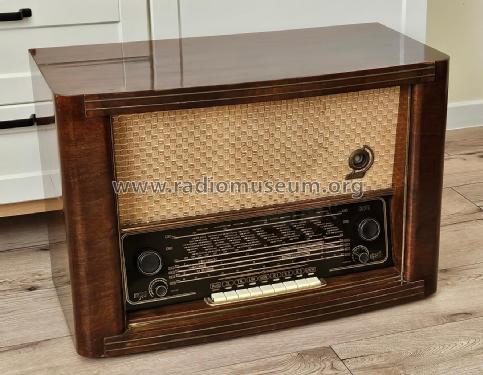

- Model: Stradivari 11E91 [EL84] - Stern-Radio Rochlitz, VEB, RFT
- Shape
- Tablemodel with Push Buttons.
- Dimensions (WHD)
- 660 x 450 x 330 mm / 26 x 17.7 x 13 inch
- Notes
- 2x elektrodynamischer LAutsprecher
- Author
- Model page created by Jens Dehne. See "Data change" for further contributors.
- Other Models
-
Here you find 113 models, 104 with images and 88 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Stern-Radio Rochlitz, VEB, RFT, (Ostd.) - vorm. Graetz AG
Collections
The model Stradivari is part of the collections of the following members.
Forum contributions about this model: Stern-Radio Rochlitz: Stradivari 11E91
Threads: 1 | Posts: 1
Bei der Aufteilung in Varianten des Rochlitzer Stradivari 11E91 ist mir beim Betrachten der Fotos aufgefallen, dass es auch offensichtliche Fehldrucke zur Röhrenbestückung auf der Rückwand gab.
Bei dem Modell, von dem Herr Reuther Fotos zeigt, beschreibt der Aufdruck zur Röhrenbestückung auf der Rückwand u.a. 1x EF85, 4x ECH81 und 2x EL84.
Tatsächlich sind aber die Röhren gemäß der Schaltung im Gerät bestückt, also 2x EF85, 2x ECH81 und EBF80.
Vermutlich "Änderungen im Sinne des technischen Fortschritts" in der DDR 1954.
Jens Dehne, 07.Sep.09
