Sonra Bobby 64/58GW

Stern-Radio Sonneberg, VEB, RFT; SONRA; -vorm.: EAK (Ostd.) - ex. AEG

Data
Forum
Pictures
Collections

  • Year
  • 1958/1959
perfect model
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 72754

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 3
  • Number of Transistors
  • Main principle
  • Superheterodyne (common); ZF/IF 473 kHz
  • Tuned circuits
  • 6 AM circuit(s)
  • Wave bands
  • Broadcast only (MW).
  • Power type and voltage
  • AC/DC-set / 110; 127; 220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 13 cm = 5.1 inch
  • Material
  • Bakelite or Plastics (type unknown)
  • from Radiomuseum.org
  • Model: Sonra Bobby 64/58GW - Stern-Radio Sonneberg, VEB,
  • Shape
  • Tablemodel without push buttons, Mantel/Midget/Compact up to 14
  • Dimensions (WHD)
  • 265 x 160 x 135 mm / 10.4 x 6.3 x 5.3 inch
  • Notes

  • Uhrenskala mit Planetentrieb, L-Abstimmung. Gehäuse aus Meladur in versch. Farben, Frontblende aus Thermoplast. Gedruckte Verdrahtung.

  • Net weight (2.2 lb = 1 kg)
  • 2.1 kg / 4 lb 10 oz (4.626 lb)
  • Price in first year of sale
  • 150.00 DM
  • Source of data
  • -- Original prospect or advert / Radiokatalog Band 2, Ernst Erb
  • Author
  • Model page created by Wolfgang Eckardt. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Sonra Bobby is part of the collections of the following members.

 Forum

Forum contributions about this model: Stern-Radio: Sonra Bobby 64/58GW

Threads: 1 | Posts: 1

Ausgangspunkt

Das Radio hatte eine geringe Empfindlichkeit und der Ton war nur leise zu hören. Nach kurzer Betriebsdauer kam zusätzlich noch ein lautes Rascheln aus dem Lautsprecher.

Reparatur

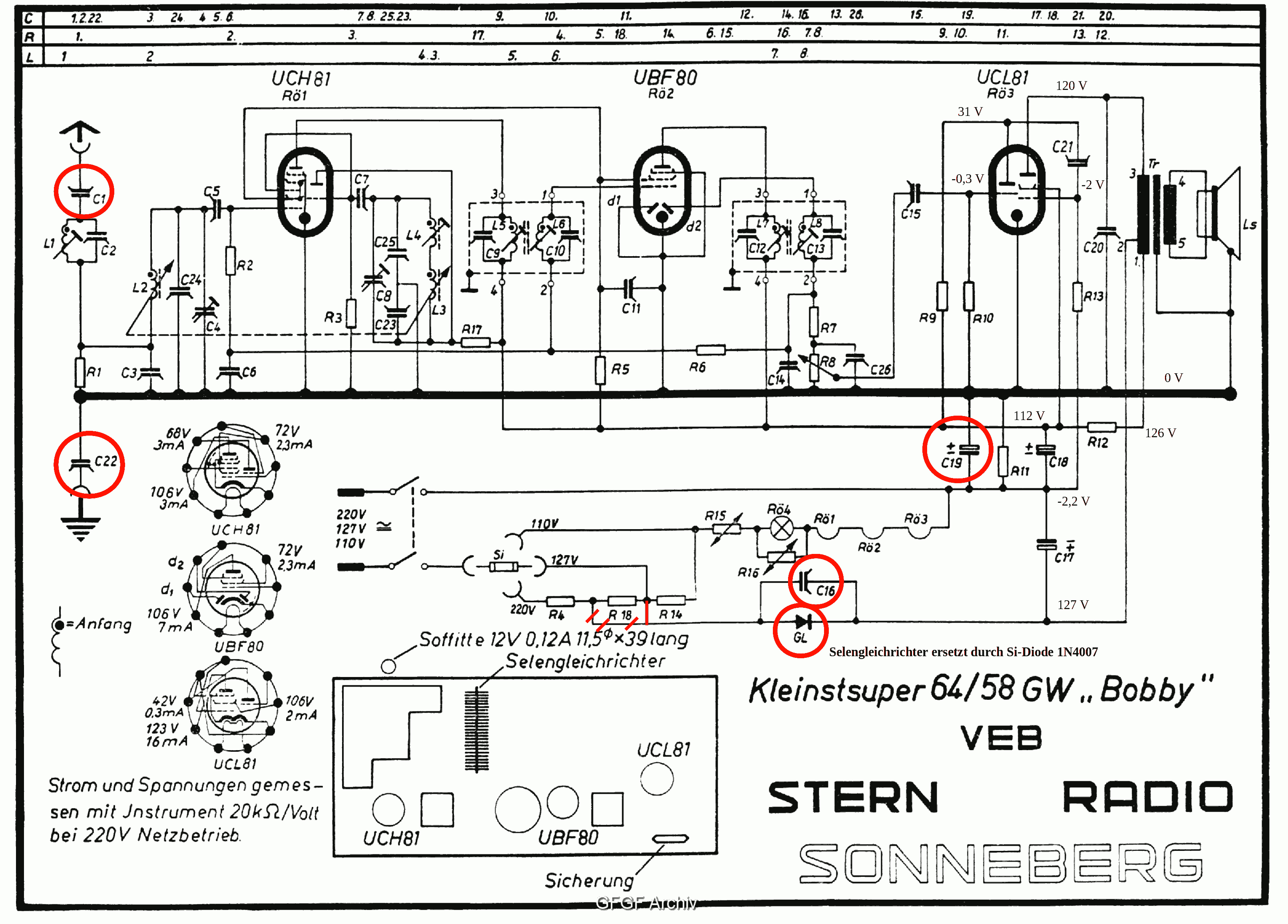

Die Anodenspannungen an der Endröhre waren zu gering, der Selengleichrichter wurde sehr warm und hatte einen hohen Spannungsabfall. Er stand offenbar kurz vor dem Ausfall. Ich klemmte ihn ab und setzte eine Silizium-Diode ein, musste dann aber noch die Schaltung so anpassen, dass die Spannungen wieder stimmten. Zum Glück gelang das einfach nur durch Umlegen des Abgriffs am R18 des Spannungsteilers (siehe Schaltplan). Den C16 erneuerte ich auch gleich mit.

Nun wieder mit der vollen Betriebsspannung an den Röhren war ein Bruzeln und Blitzen unter der Fassung der UBF80 zu sehen. Ich wechselte sicherheitshalber alle alten Pertinax-Fassungen gegen keramische aus.

Das Rascheln nach kurzer Aufwärmzeit kam von dem Triodenteil der UCL81, also ersetzte ich diese Röhre.

Zur Verbesserung der Sicherheit wurden C1 und C22 noch gegen Y2-Kondensatoren getauscht und C19 wurde erneuert, weil er schlechte Werte hatte. Alle anderen Bauteile, insbesondere die Filterkondensatoren C17, C18 waren noch in Ordnung.

Nun spielt das Radio wieder im Rahmen seiner einfachen Möglichkeiten. :-)



- Erik Schanze

Attachments

Erik Schanze, 05.Mar.22
