HiFi 100 SR2406

• Country
• Germany

• Manufacturer / Brand
• Stern-Radio Sonneberg, VEB, RFT; SONRA; -vorm.: EAK (Ostd.) - ex. AEG

• Year
• 1979

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 68923

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 60

• Semiconductors
• BF900 SF235 SC236 SF225 A220D A281D A290D SC239 A244D U711D U710D A109D КТ3107 SC237 MAA550 A273D A274D SF127 BD137 BD138 KD606 BD135 BB204 GA101 SAY30 SAY20 VQA13 SAL41 SAY32 SY170 SY171 SY320

• Main principle
• Superheterodyne (common); ZF/IF 455/10700 kHz

• Tuned circuits
• 9 AM circuit(s)     12 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Details
• Hi-Fi equipment

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Power out
• 70 W (100 W max.)

• Material
• Wooden case

• from Radiomuseum.org
• Model: HiFi 100 SR2406 - Stern-Radio Sonneberg, VEB,

• Shape
• Tablemodel with Push Buttons.

• Dimensions (WHD)
• 630 x 108 x 350 mm / 24.8 x 4.3 x 13.8 inch

• Notes

• Volltransistorisiert, 7 Senderspeicher mit Sensortasten, Feldstärke- und Frequenzanzeige zusätzlich über Drehspulinstrument, Ausgangsleistung 2x35 W sin, 2 zusätzliche Pseudo-Stereo-Ausgänge, Anschlüsse für TA, TB. Modular aufgebaut, 9 Schaltkreise, kombinierte Abstimmung AM/ FM. Zwei Trägerleiterplatten für den HF/ZF-Teil und für die NF-Schaltung.

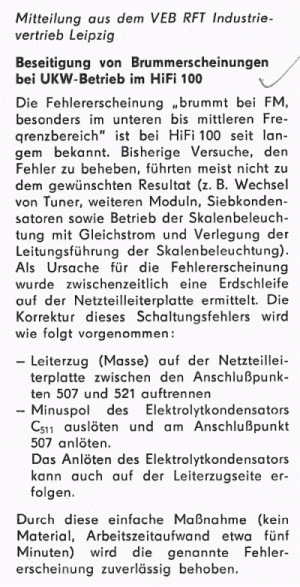

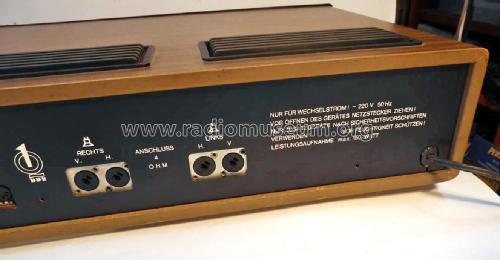

  Auf der Rückseite finden sich zusätzlich die Angaben
  HiFi Stereo Heimempfänger HII 2221, TGL 8836 und TGL 28660.
  Sie beschreiben behördliche Angaben, techn. Normen/Gütevorschriften und Lieferbedingungen und sind nicht Teil der Modell/Typbezeichnung.

  Gelistete Halbleiter jeweils einmal pro Typ.

• Net weight (2.2 lb = 1 kg)
• 11.5 kg / 25 lb 5.3 oz (25.33 lb)

• Price in first year of sale
• 3,090.00 Mark

• External source of data
• M. Seiffert

• Source of data
• -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb

• Mentioned in
• Funkverlag Hein, Service-DVD

• Author
• Model page created by Michael Seiffert. See "Data change" for further contributors.
