Meiningen 697/56WU

• Country
• Germany

• Manufacturer / Brand
• Stern-Radio Sonneberg, VEB, RFT; SONRA; -vorm.: EAK (Ostd.) - ex. AEG

• Year
• 1956/1957

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 72752

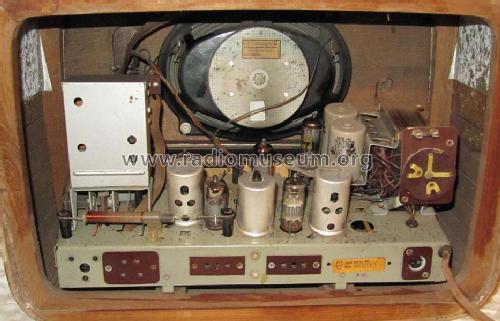

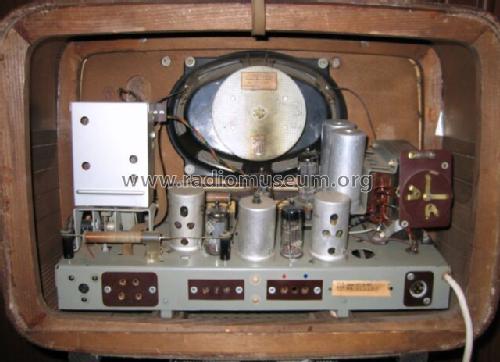

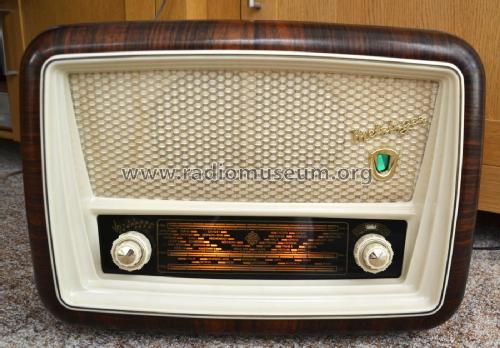

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 7

• Valves / Tubes
• ECC85 ECH81 EF89 EABC80 EM80 EL84 EZ80

• Main principle
• Superheterodyne (common); ZF/IF 473/10700 kHz

• Tuned circuits
• 6 AM circuit(s)     9 FM circuit(s)

• Wave bands
• Broadcast, Long Wave and FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 110; 127; 220; 240 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical

• Power out
• 2 W (unknown quality)

• Material
• Wooden case

• from Radiomuseum.org
• Model: Meiningen 697/56WU - Stern-Radio Sonneberg, VEB,

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 460 x 330 x 230 mm / 18.1 x 13 x 9.1 inch

• Notes
• Der Empfänger Meiningen 697/56WU hat Anschlüsse für TA, TB und für einen Zweitlautsprecher. Das Gerät verfügt über einen Schwungradantrieb, sowie über eine optische Bereichs- und Tonblendenanzeige. Die Gerätefront wird durch einen weißen Kunststoffeinsatz gebildet, das Gehäuse ist edelholzfurniert und hochglanzpoliert.

• Net weight (2.2 lb = 1 kg)
• 10 kg / 22 lb 0.4 oz (22.026 lb)

• Price in first year of sale
• 400.00 DM

• Source of data
• -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb

• Mentioned in
• Die Geschichte der Rundfunkindustrie der DDR Band 1 1945 - 1967 (Radio und Fernsehen 6/1956)

• Author
• Model page created by Wolfgang Eckardt. See "Data change" for further contributors.
