• Country
• Germany

• Manufacturer / Brand
• Stern-Radio Rochlitz, VEB, RFT, (Ostd.) - vorm. Graetz AG

• Year
• 1950/1951

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 16726

• Number of Tubes
• 8

• Valves / Tubes
• EF13 ECH11 EBF11 EF11 EM11 EL11 EL11 EZ12

• Main principle
• Superhet with RF-stage

• Tuned circuits
• 8 AM circuit(s)

• Wave bands
• Broadcast, Long Wave and more than two Short Wave bands.

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• Permanent or electro-dynamic (moving coil), system not known yet. / Ø 30 cm = 11.8 inch

• Power out
• 10 W (unknown quality)

• Material
• Wooden case

• from Radiomuseum.org

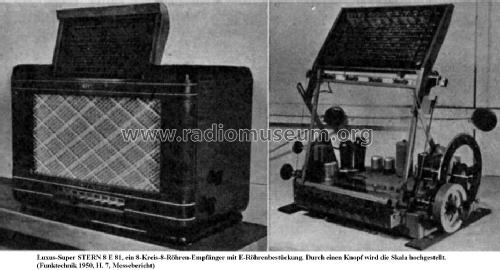

• Model: 8E81 - Stern-Radio Rochlitz, VEB, RFT

• Shape
• Tablemodel with Push Buttons.

• Notes
• Exportmodell, wahrscheinlich nur Messemuster. 5 KW-Band-Bereiche und durchgehender Bereich 16 ... 51 m. Chassis enthält wesentliche Merkmale des 7E81 von Stern-Radio Rochlitz (z.B. Gegentaktendstufe 2x EL11), die bei Geräten aus Staßfurt nicht gegeben sind.
  Die Quelle FT1950/H.07 gibt keine eindeutige Erklärung, da nur von RFT-Geräten geschrieben wird.

• External source of data
• E. Erb 3-907007-36-0

• Source of data
• Radiokatalog Band 2, Ernst Erb

• Circuit diagram reference
• Hermann Rottmann und Fred P. Langheinrich hatten mir dieses Gerät erstmals bekannt gemacht. Sie verfügen jedoch nicht über Schaltungen darüber oder weitere Informationen, sondern haben mir bei der Recherche geholfen. Danke.

• Mentioned in
• Funk-Technik (FT) (5007)

• Literature/Schematics (1)
• Funkverlag Hein, Service-DVD
