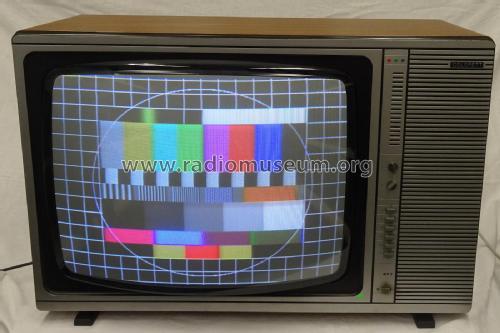

Colorett 3006

• Country
• Germany

• Manufacturer / Brand
• Stern-Radio Staßfurt, VEB, RFT (Ostd.) - vorm. Staßfurter (Stassfurter)...

• Year
• 1980

• Category
• Television Receiver (TV) or Monitor

• Radiomuseum.org ID
• 94304

• • alternative name: Fernsehgerätewerk Staßfurt

• Picture

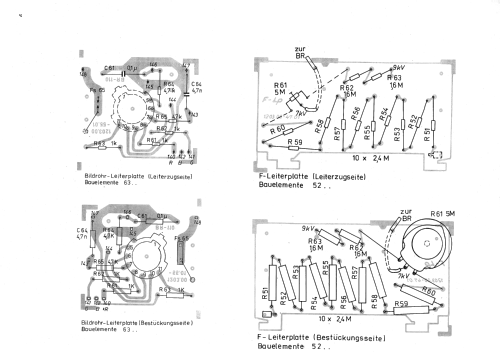

• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 1

• Valves / Tubes
• A56-701X

• Number of Transistors
• 57

• Semiconductors

• Main principle
• Superheterodyne (common); ZF/IF 38900 kHz

• Wave bands
• VHF incl. FM and/or UHF (see notes for details)

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)

• Power out
• 2 W (unknown quality)

• Material
• Wooden case

• from Radiomuseum.org
• Model: Colorett 3006 - Stern-Radio Staßfurt, VEB, RFT

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 720 x 490 x 390 mm / 28.3 x 19.3 x 15.4 inch

• Notes
• Der Empfänger Colorett 3006 gehört zur 2. Grundkonzeption Farbe und ist als erstes Gerät der DDR mit einer Inline- Bildröhre (PiL S4) bestückt. Es kommt ein Sperrwandler- Netzteil (SNT) zum Einsatz. Das Gerät hat ein Horizontalchassis, welches die Ablenkschaltungen, den Farbdecoder und die RGB- Ansteuerung trägt. Der Tuner, der Bild- ZF- Verstärker und die AFC- Schaltung, sowie die Bedienelemente sind auf dem Empfangschassis untergebracht. Empfangen werden VHF Kanal 2 - 12 und UHF Kanal 21 - 39 nach CCIR in den Farbnormen PAL und SECAM. Die Umschaltung der 6 Speicherplätze erfolgt mit einem mechanischen Tastensatz. Anschlüsse für ein Bandgerät und für einen Kopfhörer sind vorhanden. Das Gerät wurde 1980 auf der Leipziger Herbstmesse vorgestellt.

• Net weight (2.2 lb = 1 kg)
• 31 kg / 68 lb 4.5 oz (68.282 lb)

• Price in first year of sale
• 5,575.00 Mark

• Source of data
• -- Original-techn. papers.

• Mentioned in
• Service-DVD Funkverlag B. Hein

• Author
• Model page created by Mario Spitzer. See "Data change" for further contributors.
