Colortron 3200

Stern-Radio Staßfurt, VEB, RFT (Ostd.) - vorm. Staßfurter (Stassfurter)...

Data
Forum
Pictures
Collections

  • Year
  • 1981
  • Category
  • Television Receiver (TV) or Monitor
  • Radiomuseum.org ID
  • 160091
    • alternative name: Fernsehgerätewerk Staßfurt

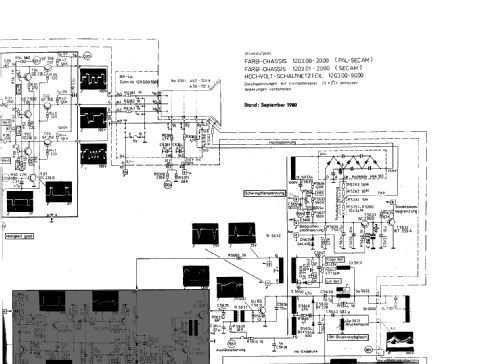

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 1
  • Number of Transistors
  • Semiconductors present.
  • Semiconductors
  • Main principle
  • Superheterodyne (common); ZF/IF 38900 kHz
  • Wave bands
  • Wave Bands given in the notes.
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
  • Power out
  • 2 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Colortron 3200 - Stern-Radio Staßfurt, VEB, RFT
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 800 x 540 x 410 mm / 31.5 x 21.3 x 16.1 inch
  • Notes
  • Der Empfänger Colortron 3200 entspricht in seiner Konzeption dem Colortron 3000, hat aber ein Drehgestell, welches im Lieferumfang enthalten ist. Es kommt ein Sperrwandler- Netzteil (SNT) zum Einsatz. Das Gerät hat ein Horitontalchassis, welches die Ablenkschaltungen, den Farbdecoder und die RGB- Ansteuerung trägt. Der Tuner, der Bild- ZF- Verstärker und die AFC- Schaltung, sowie die Bedienelemente sind auf dem Empfangschassis untergebracht. Empfangen werden VHF Kanal 2 - 12 und UHF Kanal 21 - 39 nach CCIR in den Farbnormen PAL und SECAM. Die Umschaltung der 8 Speicherplätze erfolgt mit Kurzhubtasten, eine LED zeigt den ausgewählten Programmplatz an. Anschlüsse für ein Bandgerät und für einen Kopfhörer sind vorhanden.
  • Net weight (2.2 lb = 1 kg)
  • 39 kg / 85 lb 14.4 oz (85.903 lb)
  • Price in first year of sale
  • 6,400.00 Mark
  • Author
  • Model page created by a member from A. See "Data change" for further contributors.
