• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Stewart Warner Corp.; Chicago (IL)

• Anno
• 1936

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 60835

• • Brand: Ferrodyne

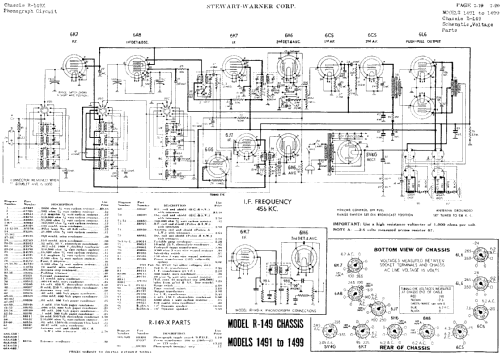

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 12

• Valvole
• 6K7 6A8 6K7 6H6 6G5 6J7 6H6 6C5 6C5 6L6 6L6 5V4G

• Principio generale
• Supereterodina con stadio RF; ZF/IF 456 kHz

• N. di circuiti accordati
• 7 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Onde medie (OM), lunghe (OL) e 2 onde corte (2 x OC).

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA)

• Altoparlante
• 2 altoparlanti

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: 1495 Ch= R-149 - Stewart Warner Corp.; Chicago

• Forma
• Console di qualsiasi tipo

• Annotazioni

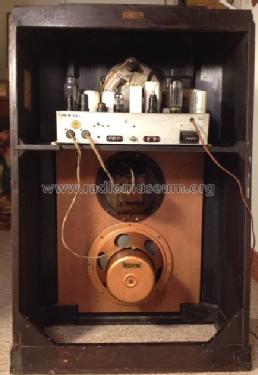

• Model 1495 uses chassis R149; mains supply 115 V (60 cycles) or 100-240 V (25-133 cycles, phono model / export model); push-pull af output stage; tuning eye.

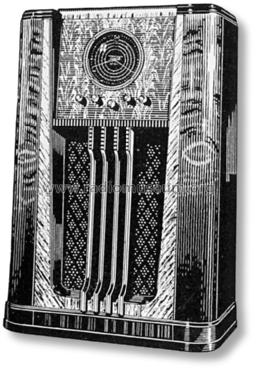

  MODEL 1495 12 Tubes. Twin Photo-Tone Speakers (full 12-inch and 10-inch). All Wave Duo-Circuit Ferrodyne Chassis with 19 Tuned Circuits and 2 Electron Beam Power amplifiers, 7-inch Magic Dial with Four-Band Tuning, Shadow Beam Tuner, Automatic Band Indicator, Two-Speed Precision Station Selector, Trilinear Åutomatic Volume Control, Five-Point Tone Control, Controlled Selectivity, Dual Bass Compensation, Åutomatic Antenna System, Code Rejection and Power Line Filters, etc.

• Fonte esterna dei dati
• Ernst Erb

• Fonte dei dati
• The Radio Collector's Directory and Price Guide 1921 - 1965

• Riferimenti schemi
• Rider's Perpetual, Volume 7 = 1936 and before

• Bibliografia
• Plastic Radios - The Antique Radio Collectors' Source Book
