R-111 series chassis
Stewart Warner Corp.; Chicago (IL)
- Land
- USA
- Hersteller / Marke
- Stewart Warner Corp.; Chicago (IL)
- Jahr
- 1933 ?
- Kategorie
- Rundfunkempfänger (Radio - oder Tuner nach WW2)
- Radiomuseum.org ID
- 136978
-
- Marke: Ferrodyne

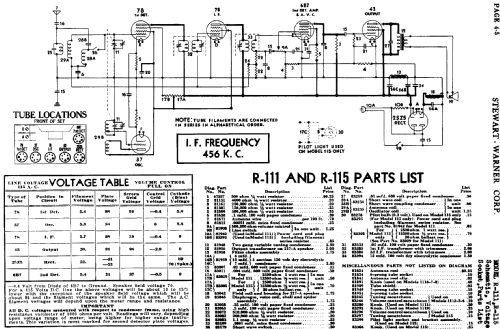

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.
- Anzahl Röhren
- 6
- Hauptprinzip
- Superhet allgemein; ZF/IF 456 kHz
- Anzahl Kreise
- 5 Kreis(e) AM
- Wellenbereiche
- Mittelwelle und Kurzwelle.
- Betriebsart / Volt
- Allstromgerät / 110-120 Volt
- Lautsprecher
- Dynamischer LS, mit Erregerspule (elektrodynamisch)
- Material
- Metallausführung
- von Radiomuseum.org
- Modell: R-111 series chassis - Stewart Warner Corp.; Chicago
- Form
- Chassis - Einbaugerät
- Bemerkung
- Chassis R111 is employed in several models. The tubes 6B7 and 25Z5 are from 1933 (first possible date of model) and Rider's is from 1934 (latest possible date).
- Schaltungsnachweis
- Rider's Perpetual, Volume 4 = ca. 1934 and before
- Autor
- Modellseite von Hans-Joachim Korn † 16.11.15 angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
