Compact Disc Recorder D740

Studer-Revox; Schweiz

Data

Forum

Pictures

Collections

Country
Switzerland

Manufacturer / Brand
Studer-Revox; Schweiz

Year
1991

Category
Sound/Video Recorder and/or Player

Radiomuseum.org ID
281490

Schematics

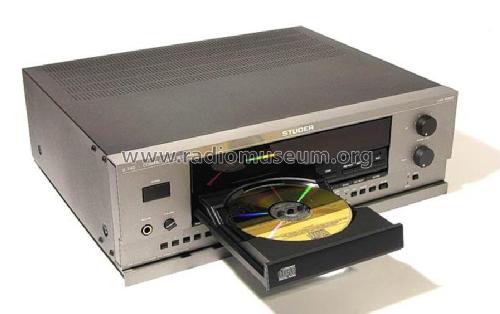

Compact Disc Recorder D740; Studer-Revox; (ID = 1989267) R-Player — Studer-Revox; Compact Disc Recorder D740 (2)
Source: ebay.ch, #320498812693 (2010)

Compact Disc Recorder D740; Studer-Revox; (ID = 1989268) R-Player — Studer-Revox; Compact Disc Recorder D740 (2)
Source: ebay.ch, #320498812693 (2010)

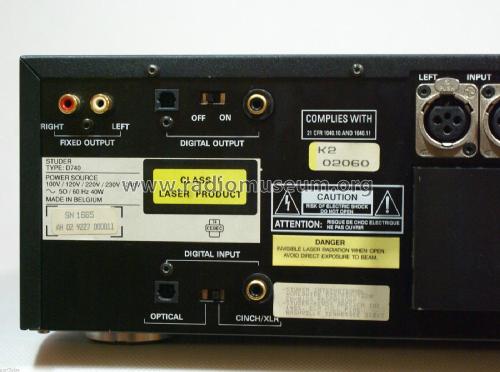

Compact Disc Recorder D740; Studer-Revox; (ID = 1989269) R-Player — Studer-Revox; Compact Disc Recorder D740 (2)
Quelle: ebay.de, #331827127440

Compact Disc Recorder D740; Studer-Revox; (ID = 2838018) R-Player — Studer-Revox; Compact Disc Recorder D740 (2)

Compact Disc Recorder D740; Studer-Revox; (ID = 2838023) R-Player — Studer-Revox; Compact Disc Recorder D740 (2)

Compact Disc Recorder D740; Studer-Revox; (ID = 2838025) R-Player — Studer-Revox; Compact Disc Recorder D740 (2)

Compact Disc Recorder D740; Studer-Revox; (ID = 2838019) R-Player — Studer-Revox; Compact Disc Recorder D740 (2)

Compact Disc Recorder D740; Studer-Revox; (ID = 2838020) R-Player — Studer-Revox; Compact Disc Recorder D740 (2)

Compact Disc Recorder D740; Studer-Revox; (ID = 2838021) R-Player — Studer-Revox; Compact Disc Recorder D740 (2)

Compact Disc Recorder D740; Studer-Revox; (ID = 2838026) R-Player — Studer-Revox; Compact Disc Recorder D740 (2)

Compact Disc Recorder D740; Studer-Revox; (ID = 2838028) R-Player — Studer-Revox; Compact Disc Recorder D740 (2)

Technical Specifications

Number of Transistors
Semiconductors present.

Semiconductors

Main principle
Audio-Amplification

Wave bands
- without

Details
CD-Player, -Writer, MD, MOD (audio); Radio Control (+Remote Wire etc)

Power type and voltage
Alternating Current supply (AC) / 110; 120; 220; 240 Volt

Loudspeaker
- For headphones or amp.

Material
Metal case

from Radiomuseum.org
Model: Compact Disc Recorder D740 - Studer-Revox; Schweiz

Shape
Rack

Dimensions (WHD)
483 x 133 x 351 mm / 19 x 5.2 x 13.8 inch

Notes
Der Studer CD Recorder D740 ist für den Einsatz beim Hörfunk, Fernsehen und im Tonstudio konzipiert. Die Aufzeichnung der einmal beschreibbaren Disk (CD Write Once Disc, CD-R) erfolgt nach dem "Orange Book Standard", nach Abschluss der CD Recordable (Fix-Up) entspricht sie dem "Red Book Standard" und kann mit jedem CD-Player abgespielt werden.

Die Entwicklung des D740 erfolgte in Zusammenarbeit mit Philips, weitere nahezu identische Modelle wurden unter Marantz CDR-1, Apex CDR-40 sowie Carver PDR-10 angeboten. Die Fertigung fand in Belgien statt.

CD-Laufwerk: Philips CDM-14 (Linear Tracking)
Laser lesen: 0.7 ... 0.9 mW
Laser schreiben: 11 mW (14 mW Peak)

Wandlerprinzip:
A/D Delta-Sigma 64-fach Oversampling (AK5326)
D/A Bitstream Wandler (SAA7220, SAA7350)

Ein- und Ausgänge analog über XLR-Anschlüsse, zusätzlich Ausgang über Cinch.
Ein- und Ausgänge digital (Cinch, optisch) SPDIF, XLR AES-EBU Format.

Regelbarer Kopfhörer-Ausgang.

Fernsteuerung der Laufwerksfunktionen und Rückmeldungen über parallele Schnittstelle möglich.

Breite ohne 19" Rackwinkel (Ohren): 420 mm

Net weight (2.2 lb = 1 kg)
10 kg / 22 lb 0.4 oz (22.026 lb)

Mentioned in
- - Manufacturers Literature

Author
Model page created by Bernhard Nagel. See "Data change" for further contributors.
