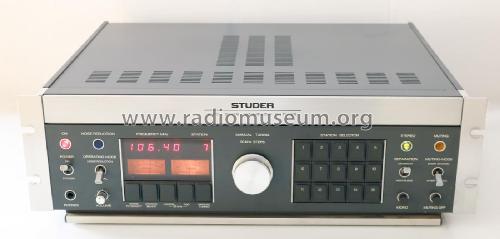

Digital Synthesizer FM Tuner A176

Studer-Revox; Schweiz

Data
Forum
Pictures
Collections

  • Year
  • 1977–1982 ?
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 341639

 Technical Specifications

  • Number of Transistors
  • 72
  • Semiconductors
  • Main principle
  • PLL, Phase-locked loop; ZF/IF 11000 kHz
  • Tuned circuits
  • 19 FM circuit(s)
  • Wave bands
  • FM Broadcast Band Only
  • Power type and voltage
  • Alternating Current supply (AC) / 100; 120; 140; 200; 220; 240 & for memory backup AA: 3 x 1.5 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Various materials
  • from Radiomuseum.org
  • Model: Digital Synthesizer FM Tuner A176 - Studer-Revox; Schweiz
  • Shape
  • Rack
  • Dimensions (WHD)
  • 452 x 151 x 348 mm / 17.8 x 5.9 x 13.7 inch
  • Notes

  • Stereo-Synthesizer-Tuner, Empfangsbereich 87,00 - 107,975 MHz. Handabstimmung magnetisch gerastet über Drehschalter mit Diodenmatrix in 50 kHz-Schritten, mit zuschaltbarem 25 kHz-Versatz. 15 Senderspeicher im 25 kHz Raster mit MOS-Speicher (flüchtig, zum Datenerhalt sind 3 AA-Zellen erforderlich), digitale Frequenzanzeige.

    RF-Front-end mit Bandpass im Antenneneingang, 6 abgestimmte Kreise, doppelte HF-Vorstufe mit Dual-gate MOS-FETs. Symmetrischer Mischer, ZF-Selektion mit 8-Kreis-Gauss-Filter. 5-stufiger ZF-Verstärker mit Breitband-Kopplung über Einzelkreise, Treiberstufe mit koaxialem Laufzeit-FM-Demodulator. "Diskret" aufgebauter PLL-Stereo-Decoder.

    Vorbereitet zum Einbau eines FM-Dolby-Zusatzes. Deemphasis 50/75 µs umschaltbar, mit Dolby 25 µs.

    XLR- und RCA-Ausgänge.

    Pro-Version des Modells Revox B760

  • Net weight (2.2 lb = 1 kg)
  • 12 kg / 26 lb 6.9 oz (26.432 lb)
  • Mentioned in
  • -- Original-techn. papers.
  • Literature/Schematics (1)
  • - - Manufacturers Literature
  • Author
  • Model page created by Danko Tkalec. See "Data change" for further contributors.
