Revox A76 Mk II (2)

• Country
• Germany

• Manufacturer / Brand
• Studer GmbH, Willi (ReVox); Löffingen

• Year
• 1971–1974

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 16465

• • Brand: ReVox (brand)

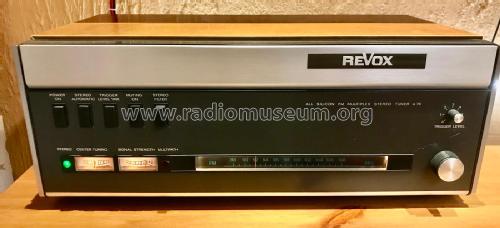

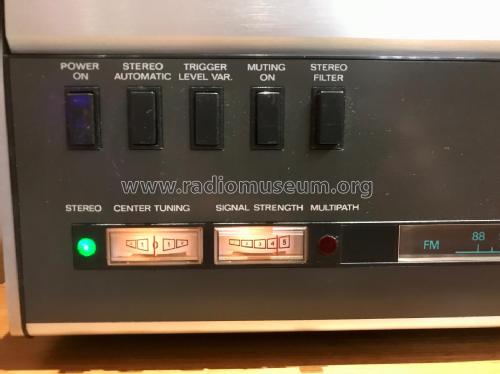

• Picture
• Schematics

Previous Next

Previous Next

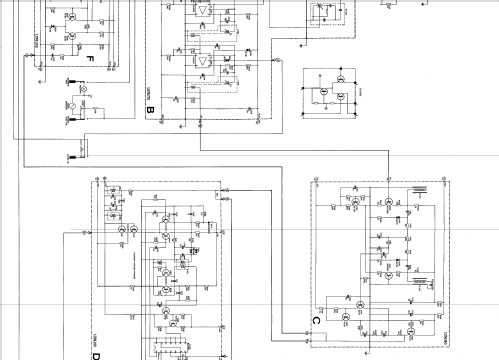

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 43

• Semiconductors
• CA3053 CA3053 CA3053 CA3053 CA3053 MC790

• Main principle
• Superhet with RF-stage; ZF/IF 10700 kHz

• Tuned circuits
• 12 FM circuit(s)

• Wave bands
• FM Broadcast Band Only

• Power type and voltage
• Alternating Current supply (AC) / 110-240 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Wooden case

• from Radiomuseum.org
• Model: Revox A76 Mk II - Studer GmbH, Willi ReVox;

• Shape
• Book-shelf unit.

• Dimensions (WHD)
• 415 x 160 x 245 mm / 16.3 x 6.3 x 9.6 inch

• Notes

• Zweite Ausgabe des Revox A76 Tuners, intern mit A76 Mk II bezeichnet.
  Kennzeichnend ist die nun graue Frontplatte, eine grüne Skalenbeschriftung und graue Tasten. Auf der matt gebürsteten Blende ist der Revox-Schriftzug als Plakette ausgeführt.

  Dazu passend wurde der Verstärker Revox A78 angeboten.

  Ab Jahrgang 1974/75 abgelöst vom Modell Revox A76 Mk III

  "Solid State"-Stereo-Tuner der Spitzenklasse, 3 MOS-FET, 40 Trans./6 IC/26 Dioden

  Diskret aufgebauter PLL Mpx Decoder.

• Net weight (2.2 lb = 1 kg)
• 7.8 kg / 17 lb 2.9 oz (17.181 lb)

• Price in first year of sale
• 1,500.00 DM

• External source of data
• E. Erb 3-907007-36-0

• Source of data
• Radiokatalog Band 2, Ernst Erb
