• Country
• Germany

• Manufacturer / Brand
• Studiotechnik Berlin, VEB (Ostd.)

• Year
• 1972–1981 ??

• Category
• Miscellaneous (Other, Various) - see notes

• Radiomuseum.org ID
• 241441

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 12

• Semiconductors
• SC207 SF127 ASZ1018 GA100 SY170

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Various materials

• from Radiomuseum.org
• Model: Lichteffektgerät 0060 - Studiotechnik Berlin, VEB Ostd

• Shape
• Book-shelf unit.

• Dimensions (WHD)
• 460 x 150 x 310 mm / 18.1 x 5.9 x 12.2 inch

• Notes

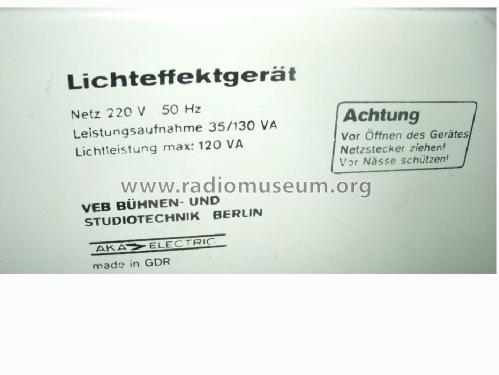

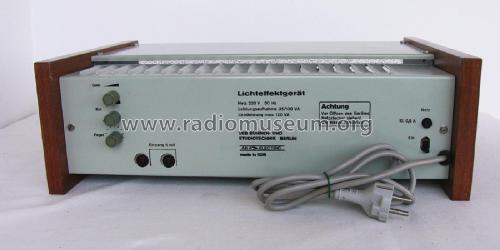

• Lichteffektgerät (Lichtorgel) als Ergänzung für handelsübliche Heimstereoanlagen (Regalgerät).  5-pol. DIN-Signaleingang (2x 50kΩ/5 mV); Einstellregler für "Gelb", "Rot" und "Pegel"; Leistungsaufnahme 35/130 VA, Lichtleistung max. 120 VA. Lampenbestückung mit Fahrzeugsoffitten: (4x 12V/5W, 6x 12V/18W, 1x 24V/10W).

  Früher Vorläufer des Lichtsteuergerätes SL3930.

  In der erste Gerätegeneration kamen Transistoren ASZ 1018 für die Lampenansteuerung zum Einsatz. Später erfolgte eine Umstellung auf Thyristor mit ST 103 oder KT 207.
  Für die Streulichtscheiben kam ein Prismenglas oder Ornamentglas zum Einsatz.

  Halbleitertypen nur einmal aufgeführt

• Net weight (2.2 lb = 1 kg)
• 10 kg / 22 lb 0.4 oz (22.026 lb)

• Price in first year of sale
• 600.00 Mark

• Mentioned in
• Sortimentskatalog Elektroakustik (DDR, 1976)

• Author
• Model page created by Michael Mischke. See "Data change" for further contributors.
