Diamond K10106

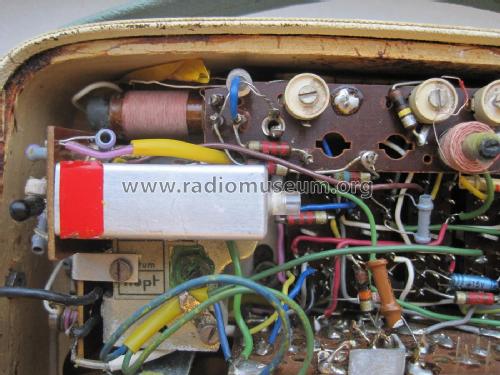

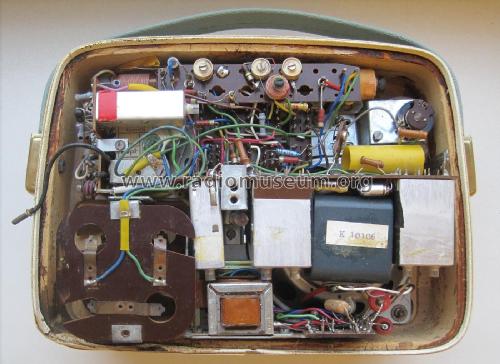

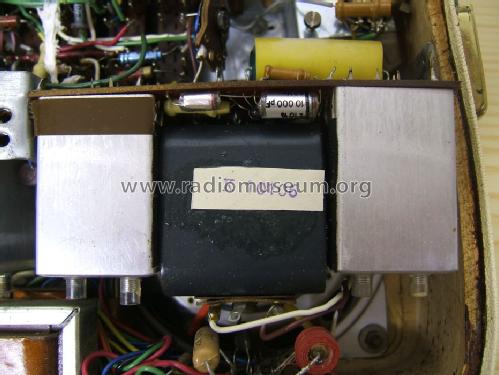

Diamond K10106 ist Südfunks erstes UKW-Transistorportable mit 10 Transistoren. Der 10. Transistor, ein 2SA58, arbeitet nur bei UKW und ist als Emitterfolger hinter dem UKW-Tuner auf der ZF von 10,7 MHz geschaltet.

Bei den Vorgängern, z.B. Neckermann  K986, war der folgende Transistor niederohmig induktiv am Emitter angekoppelt. Mit dem 2SA58 als Emitterfolger konnte dieser Kreis nun hochohmiger kapazitiv angekoppelt werden, was ca. 10-12 dB mehr Spannungsverstärkung ergab, und das  mit nur 4 zusätzlichen, platzsparenden Bauteilen (ein Rohrkondensator, zwei Widerstände und ein Transistor).

Dieser Schaltungskniff brachte wohl kaum eine UKW-Empfindlichkeitssteigerung (die hängt bei kleinen Eingangssignalen vor allem vom Rauschfaktor der Eingangsstufe ab), bestenfalls eine bessere Störunterdrückung bei starken Signalen. Diese Schaltungsbesonderheit wurde bei den Nachfolgemodellen nicht mehr angewandt, geblieben ist aber die kapazitive, jetzt aber niederohmige Ankopplung an den ersten ZF-Transistor, z.B. im Quelle Simonetta 91093.

Halbleiter: auch andere Bestückung möglich.

Das Radio wurde auch als Südfunk K10106 vertrieben, siehe Modellbilder.
