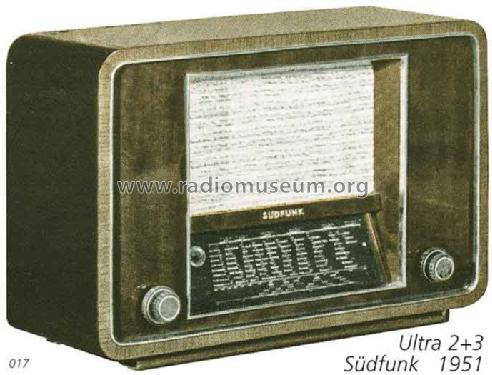

Ultra 2 (II) 2 W 4-W-LS

Südfunk-Apparatebau, Dr. Ing. Robert Ott; Stuttgart

Data
Forum
Pictures
Collections

  • Year
  • 1951/1952
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 17112

 Technical Specifications

  • Number of Tubes
  • 7
  • Main principle
  • Superheterodyne (common); ZF/IF 473/10700 kHz
  • Tuned circuits
  • 7 AM circuit(s)     7 FM circuit(s)
  • Wave bands
  • Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110-240 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Ultra 2 2 W [4-W-LS] - Südfunk-Apparatebau, Dr. Ing.
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 575 x 370 x 220 mm / 22.6 x 14.6 x 8.7 inch
  • Notes
  • Der "Katalog des Rundfunk-Gross-Handels 1950/51" des VERG nennt dieses Modell von Südfunk-Apparatebau "Weltsuper Ultra 2". Da im Katalog 1951 ein "Ultra 2" (ohne den Zusatz "Weltsuper") mit der Bestückung für "W" und der für "GW" aufgeführt ist, nehmen wir das in die Modellbezeichnung mit auf - auch 1950. Wir setzen das "W" oder "GW" deshab in Klammern, weil der Zusatz auf dem Modell wohl nicht vorkommt - und wegen Unterlagen mit dem Zusatz es auch keine Variante darstellt. Zudem: Erst Rückwände können uns zeigen, ob die Schreibweise 2 dort konsequent als II geschrieben ist, wie wir an einem Beispiel kennen. Da der Folgekatalog das Modell ebenfalls - mit anderen Angaben führt, wissen wir nicht, ob das II immer verwendet wurde oder auch "Ultra 2". Der Zusatz "Weltsuper" steht unseres Wissens nicht auf der Rückwand. Zum Ultra 2 von 1950: UKW = 79···120 MHz - sehr unüblich und wir fragen uns, wie das technisch realisiert ist (Schaltplan fehlt noch). Beide Kataloge zeigen eine EM11 an, nicht eine EM4, doch im Katalog 1951 ist die UKW-Frequenz mit 85,8 - 107,1 MHz gegeben. Bei beiden Modellen ist als Spannung lediglich 110-240 V gegeben, keine Angabe der Abzapfungen. Eine UKW-ZF ist im Katalog 1950 nicht gegeben. Siehe auch die Unterscheidung für 1951 zwischen 4- und 6-Watt-Lautsprecher-Modellen. Der Unterschied ZF 468 bzw. 473 kHz hat nichts zu bedeuten, da beide ZF-Frequenzen je nach geographischer Lage (Grossdsender LW) verwendet wurden - wie bei uns schon beschrieben.
  • Net weight (2.2 lb = 1 kg)
  • 12 kg / 26 lb 6.9 oz (26.432 lb)
  • Price in first year of sale
  • 368.00 DM
  • External source of data
  • E. Erb 3-907007-36-0
  • Picture reference
  • Das Modell ist im «Radiokatalog» (Erb) abgebildet.
