• Country
• Germany

• Manufacturer / Brand
• Summit, Hans G. Hennel GmbH & Co. KG; Wehrheim, Usingen

• Year
• 1976 ??

• Category
• Loudspeaker, headphone or earphone

• Radiomuseum.org ID
• 289281

Click on the schematic thumbnail to request the schematic as a free document.

• Wave bands
• - without

• Power type and voltage
• No Power needed

• Loudspeaker
• 3 Loudspeakers

• Power out
• 60 W (90 W max.)

• Material
• Special material, described in the notes.

• from Radiomuseum.org
• Model: Hobbyline HSB 600 - Summit, Hans G. Hennel GmbH &

• Shape
• Chassis only or for «building in»

• Notes

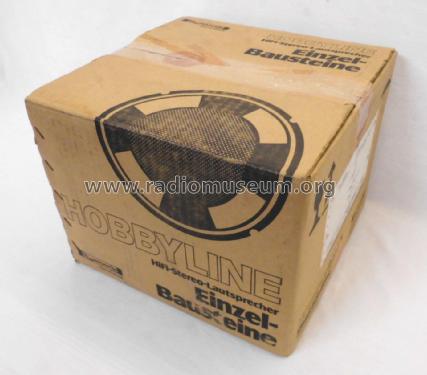

• Hobbyline HiFi Lautsprecher Bausatz HSB 600

  Selbstbausatz für 2 Stück 3-Weg-Lautsprecherboxen bestehend aus:

  2 x 205mm Tieftonlautsprecher, 2 x Kalottenmitteltöner, 2 x Kalottenhochtöner, 2 x Frequenzweichen, 2 x Kabelsatz, 2 x Flachbahnregler für Hochtonbereich, 2 x Anschlußkabel mit DIN Stecker, Kurzanleitung mit Einbauskizze. Gehäuse gehören nicht zum Lieferumfang.

  Die fertigen Boxen sollen folgende Werte erreichen:

  Nennbelastbarkeit 60 Watt, Musikbelastbarkeit 90 Watt, Frequenzbereich 25 - 25.000 Hz, Übernahmefrequenzen der Weiche 1100 und 2200 Hz, Impedanz 4 Ω



• Mentioned in
• -- Original-techn. papers.

• Author
• Model page created by Michael Lienhop. See "Data change" for further contributors.
