Bicon (B Icon) Multi Band Radio 835cc2

• Country
• Germany

• Manufacturer / Brand
• Swing Electroimpex GmbH, Frankfurt

• Year
• 1982 ??

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 199247

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 14

• Semiconductors
• 9016 1502B 1502C 1402C 1602C 1602D 1702M 1802M TA7640

• Main principle
• Superheterodyne (common); ZF/IF 10700/465 kHz

• Wave bands
• Wave Bands given in the notes.

• Power type and voltage

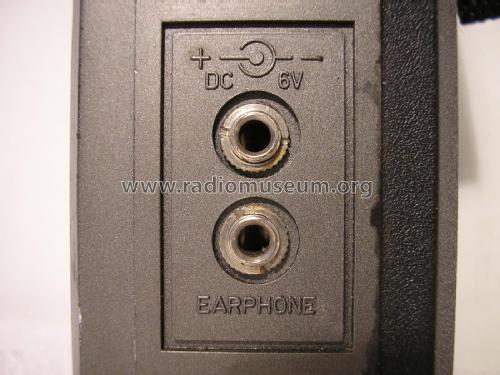

• Batteries / addl. power jack / AA: 4 x 1,5 / 6 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 7 cm = 2.8 inch

• Power out
• 0.28 W (undistorted)

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org
• Model: Bicon Multi Band Radio 835cc2 - Swing Electroimpex GmbH,

• Shape
• Very small Portable or Pocket-Set (Handheld) < 8 inch.

• Dimensions (WHD)
• 96 x 213 x 50 mm / 3.8 x 8.4 x 2 inch

• Notes

• Bicon Multibandreceiver mit Squelchfunktion und Ohrhörerbuchse.

  Bereiche:

  • CB: Ch 1 - 80 (27 MHz)
  • TV1: 54 - 87 MHz
  • FM: 88 - 108 MHz
  • Air: 108 - 145 MHz
  • PB: 145 - 176 MHz
  • WB: 162.5 MHz

  UK Design No. 1002987
  Made in China (Hong Kong)

  Diese Multibandempfänger wurden mit unterschiedlichen Gehäusen unter verschiedenen Marken angeboten. Die Geräte können mit verschiedenen Chassis bestückt sein:

  • 1. Variante: lange Platine (Platine umschließt Lautsprecher)
  • • 14 Transistoren, 12 Bandfiler/Spulen, keine ICs
  • 2. Variante: kurze Platine (kleine Aussparung beim Lautsprecher)
    • 5 Transistoren, 8 Bandfilter/Spulen, zwei ICs (darunter TA7640)

  Eine dritte Variante wurde bei unter anderen Marken angebotenen Geräten verwendet: Es handelt sich um die lange Platine (s. 1. Variante) jedoch ist diese mit 13 Bandfiltern/Spulen ausgestattet.

  Transistoren nur einmal pro Typ gelistet.

  See also the models reported under Pan CB-80.

• Net weight (2.2 lb = 1 kg)
• 0.450 kg / 0 lb 15.9 oz (0.991 lb)

• Mentioned in
• - - Manufacturers Literature

• Author
• Model page created by Eckhard Wegner. See "Data change" for further contributors.
