• Country
• Germany

• Manufacturer / Brand
• Swing Electroimpex GmbH, Frankfurt

• Year
• 1980 ??

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 208554

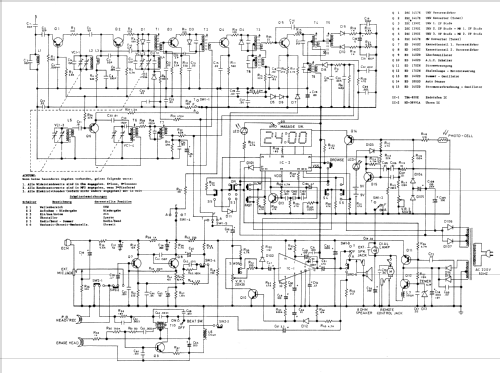

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• Semiconductors present.

• Semiconductors
• 2SC1417 2SC1417 2SC1390 2SC1390 2SC1390 2SC1417 ED1402 ED1402 ED1402 ED1402 ED1702 ED1702 ED1402 ED1802 ED1402 TBA820 HD38991

• Main principle
• Superheterodyne (common)

• Wave bands
• Broadcast (BC) and FM or UHF.

• Details
• Cassette-Recorder or -Player

• Power type and voltage
• Alternating Current supply (AC) / 220 & 9 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org
• Model: Taiga W-33 - Swing Electroimpex GmbH,

• Shape
• Tablemodel with Clock ((Alarm-) Clock Radio).

• Notes

• Taiga W-33 Elektronisches Uhrenradio mit eingebautem Kassettenrekorder.

  • Weckfunktion
    • Summer
    • Radio
    • Kassette
  • Einschlafautomatik
  • Schlummerfunktion
  • Helligkeitsregler (automatische Anpassung an Umgebungslichtverhältnisse)
  • Uhrstell-Sperre
  • Kassettenlaufwerk mit
    • Vor-Rückspulfunktion
    • Aufnahme
    • eingebautes Kondensator-Mikrofon
  • 24h-LED-Anzeige (rot)
  • Beat-Cut
  • Buchse für Außenanschluß, Außenanschluß f. sep. Mikrophon/Fernbedienung, Ohrhöreranschluß
  • LED-Nachrichtenanzeige
  • LED-Batteriestrom-Anzeige
  • beleuchtete Radioskala
  • 3-stufiger Umschalter Zeitanzeiger
  • 9 V-Batterie Gangreserve für Weckuhr

• Author
• Model page created by Eckhard Wegner. See "Data change" for further contributors.
