17P101J Ch= 1-537-3
Sylvania (Hygrade, GTE, Nilco); Emporium (PA)
- Country
- United States of America (USA)
- Manufacturer / Brand
- Sylvania (Hygrade, GTE, Nilco); Emporium (PA)
- Year
- 1957 ?
- Category
- Television Receiver (TV) or Monitor
- Radiomuseum.org ID
- 317409
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 16
- Valves / Tubes
- 4BQ7A 5U8 3BZ6 3BZ6 3BZ6 12BY7A 5BR8 5T8 5AQ5 3CS6 10DE7 6CG7 12DQ6A 12AX4GT 1B3GT 17BVP4 or 17BWP4
- Main principle
- Superhet with RF-stage
- Wave bands
- Wave Bands given in the notes.
- Power type and voltage
- Alternating Current supply (AC) / 60 Hz, 117V = 110 -120 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
- Material
- Metal case
- from Radiomuseum.org
- Model: 17P101J Ch= 1-537-3 - Sylvania Hygrade, GTE, Nilco;
- Shape
- Tablemodel, with any shape - general.
- Notes
-
Sylvania model 17P101J is a 21" b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with chassis 1-537-3, VHF tuner 54-95359-1 and picture tube 17BVP4 or BWP4.
- Literature/Schematics (1)

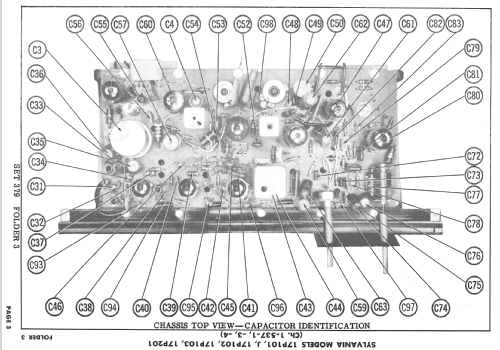

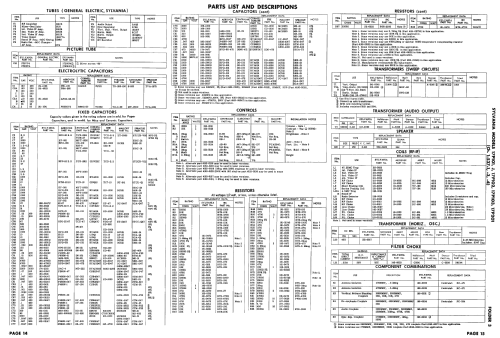

- Photofact Folder, Howard W. SAMS (Set 379 Folder 3 dated 11-57)
- Author
- Model page created by Dirk Taekels. See "Data change" for further contributors.
