7140W Ch= 1-356

• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Sylvania (Hygrade, GTE, Nilco); Emporium (PA)

• Anno
• 1951 ?

• Categoria
• Televisore (TV) / Monitor

• Radiomuseum.org ID
• 125814

• Immagini

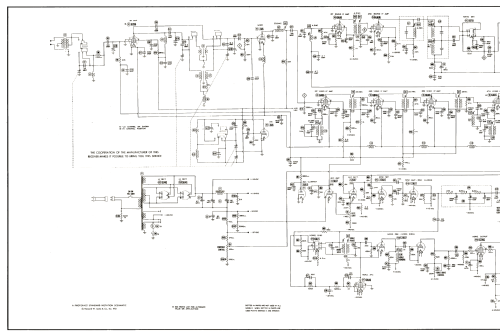

• Schemi

Previous Next

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 25

• Valvole
• 6CB6 or 6AG5 6J6 6AU6 6BH6 6AU6 6AG5 or 6BC5 6AL5 6BF5 6AU6 6AU6 6T8 6L6G 12AX7 12AU7 6BL7GT 6AL5 6AU6 12AU7 6CD6G 6W4GT 5642 5642 5U4G 5U4G 17BP4A

• Principio generale
• Supereterodina con stadio RF

• Gamme d'onda
• Gamme d'onda nelle note.

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 60Hz, 117V=110-120 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile)

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: 7140W Ch= 1-356 - Sylvania Hygrade, GTE, Nilco;

• Forma
• Console di qualsiasi tipo

• Dimensioni (LxAxP)
• 25.33 x 39.25 x 23.81 inch / 643 x 997 x 605 mm

• Annotazioni

• Sylvania model 7140W is a 17” b/w TV with US standard VHF tuner channels 2 thru 13.

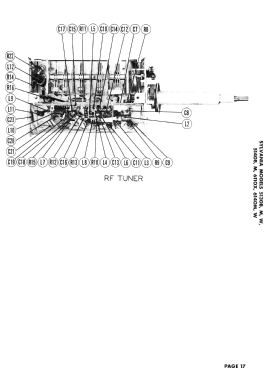

  Equipped with chassis 1-356, VHF tuner 323-0004 and picture tube 17BP4A.

• Fonte dei dati
• -- Original prospect or advert

• Letteratura / Schemi (1)

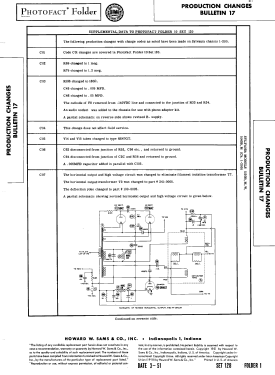

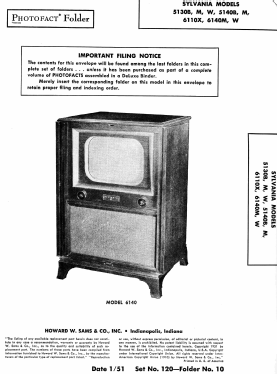

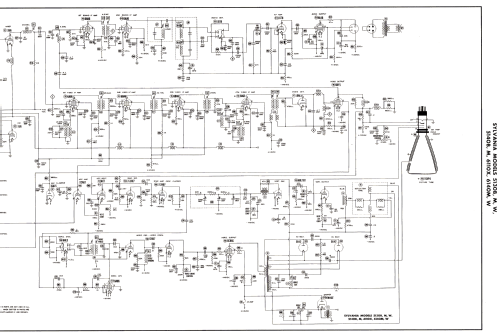

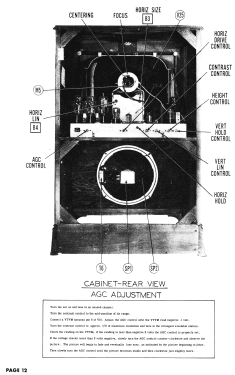

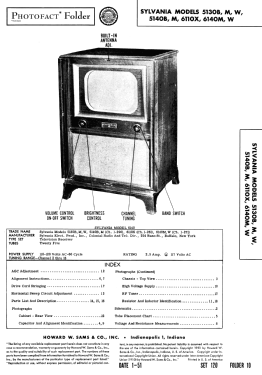

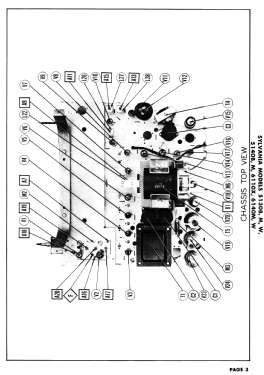

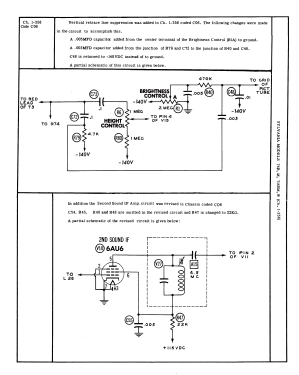

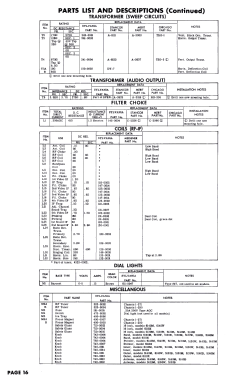

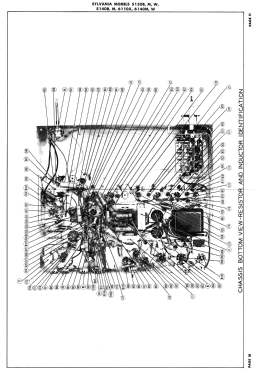

• Photofact Folder, Howard W. SAMS (Set 120, folder 10, dated 1951)

• Letteratura / Schemi (2)
• Photofact Folder, Howard W. SAMS (set 189, folder 1, dated 12-52)

• Autore
• Modello inviato da un iscritto da A. Utilizzare "Proponi modifica" per inviare ulteriori dati.

• Altri modelli

• In questo link sono elencati 1129 modelli, di cui 458 con immagini e 1003 con schemi.
