Multidipper AF6

• Country
• Germany

• Manufacturer / Brand
• Technik Versand KG; Bremen

• Year
• 1972 ??

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 255975

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 1

• Valves / Tubes
• ECC91

• Number of Transistors

• Semiconductors
• E250C50

• Wave bands
• Wave Bands given in the notes.

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org
• Model: Multidipper AF6 - Technik Versand KG; Bremen

• Dimensions (WHD)
• 70 x 175 x 70 mm / 2.8 x 6.9 x 2.8 inch

• Notes

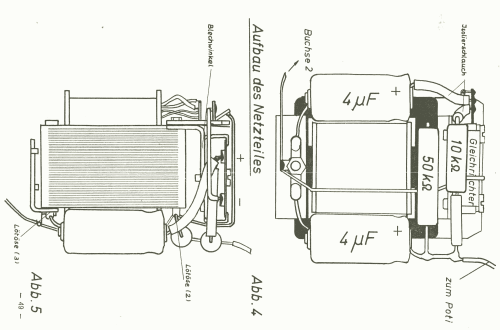

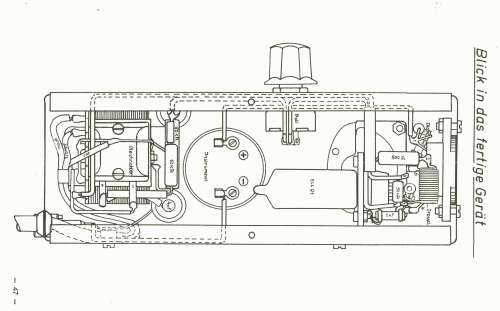

• Grid-dip-meter als Bausatz. Sehr detaillierte Beschreibung und Bauanleitung im TV Bastel-Tip Nr. 2, Technik-Versand KG Bremen.

  6 Steckspulen für die folgenden Bereiche:

  1,5 - 3,5 MHz; 3,3 - 7,5 MHz; 7 - 15 MHz; 14 - 30 MHz; 27 - 58 MHz; 58 - 120 MHz.

  Messgerät: 0 - 100 µA.

  Verwendungsarten:
  1. Messungen an nichtschwingenden Kreisen;

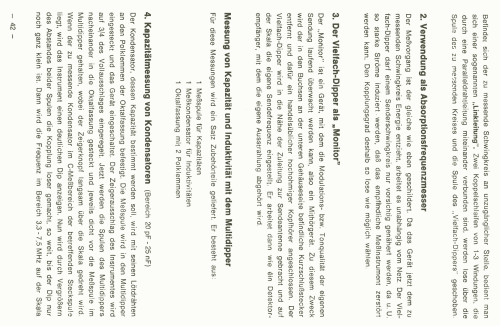

  2. Verwendung als Absorptionsfrequenzmesser;
  3. Verwendung als "Monitor";

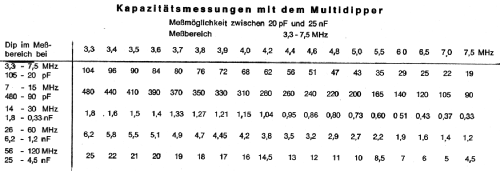

  4. Kapazitätsmessungen;
  5. Induktivitätsmessungen;

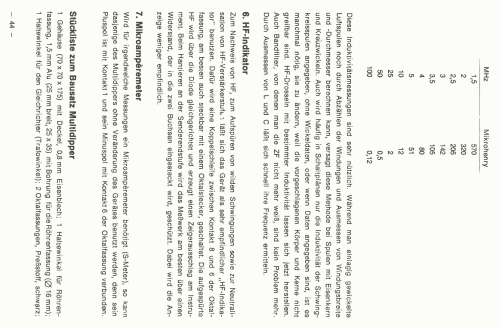

  6. HF-Indikator;
  7. Mikroampèremeter.
