• Country
• Germany

• Manufacturer / Brand
• TechniSat Digital GmbH, Daun ("neu RFT")

• Year
• 2003

• Category
• Digital terrestrial, Internet and SAT receiver (also analogue)

• Radiomuseum.org ID
• 240548

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• Semiconductors present.

• Semiconductors

• Main principle
• PLL, Phase-locked loop

• Wave bands
• VHF incl. FM and/or UHF (see notes for details)

• Power type and voltage
• Powered by external power supply or a main unit. / 12 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Various materials

• from Radiomuseum.org
• Model: DigiPal 1 - TechniSat Digital GmbH, Daun "

• Shape
• Tablemodel without push buttons, Mantel/Midget/Compact up to 14

• Dimensions (WHD)
• 158 x 115 x 47 mm / 6.2 x 4.5 x 1.9 inch

• Notes

• Technisat DVB-T-Receiver Digipal 1 mit Scart- und HF-Ausgang (Modulator für UHF) - auch zum Anschluss an TV-Geräte geignet, die lediglich einen Antenneneingang (HF) haben. Gehört zu den ersten in Deutschland serienmäßig hergestellten DVB-T-Empfängern. Laut Hersteller Made in Germany.

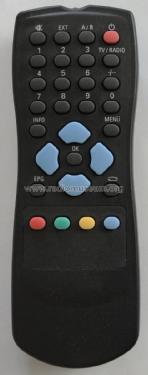

  Mit Steckernetzteil und Infrarot-Fernbedienung.
  Kleines stabiles Metallgehäuse, Front aus Kunststoff.

  Anschlüsse: Antenneneingang, HF-Modulatorausgang / Antennenausgang, RS232-Schnittstelle (9-polige SUB-D-Buchse), Scartbuchse, Buchse für 12V-Steckernetzteil.

  Technische Daten (Auszug):

  • Eingangsfrequenzbereich: 174...230 MHz, 470...860 MHz
  • Modulator-Ausgangs-Kanalbereich: UHF-Kanäle E21...E69
  • Viodeosysteme: Pal I, B/G, Secam B/G
  • Demodulation: COFDM 2k/8k
  • Antennenspeisung: 5V/0,1A (kurzschlussfest, schaltbar)
  • Videodekodierung: MPEG-2 und MPEG-1
  • Bildformat: 4 : 3 / 16 : 9
  • Audiodekodierung: MPEG-1 und MPEG-2 Layer I und II
  • Audio Mode: Dual (main/sub), Stereo
  • Abtastfrequenzen: 32/44,1/48 kHz
  • Ausgang analog: Pegel L/R 0,5 V rms @ 600 Ω
  • Teletext: entsprechend ETS 3000 472 Standard
  • Eintastung Teletext-Daten: FBAS, in Zeilen 6-22 und 320-335
  • Timer: 32 Ereignisse 1 Jahr im Voraus
  • OSD-Sprachen: Deutsch, Englisch
  • Gehäuseausführung: schwarz oder silber

• Net weight (2.2 lb = 1 kg)
• 0.5 kg / 1 lb 1.6 oz (1.101 lb)

• Mentioned in
• -- Original-techn. papers.

• Author
• Model page created by Heiko zur Mühlen. See "Data change" for further contributors.
