• Country
• People's Republic of China

• Manufacturer / Brand
• Tecsun 德生通用电器制造有限公司 Tecsun General Electric Manufacturing Co., Ltd; Dongguan (Guangdong, SC)

• Year
• 2009 ?

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 178838

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• Semiconductors present.

• Semiconductors

• Main principle
• DSP, Digital Signal Processor

• Wave bands
• Broadcast, Long Wave, more than 2 x SW plus FM or UHF.

• Power type and voltage
• Dry Batteries / 4.5 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)

• Power out
• 0.35 W (unknown quality)

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org

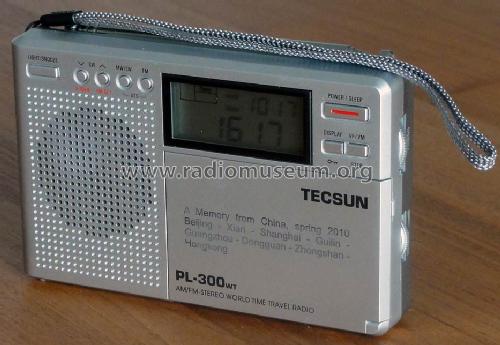

• Model: PL-300WT - Tecsun 德生通用电器制造有限公...

• Shape
• Very small Portable or Pocket-Set (Handheld) < 8 inch.

• Dimensions (WHD)
• 135 x 86 x 26 mm / 5.3 x 3.4 x 1 inch

• Notes
• Dieser "Digital All Band World Time Receiver" ist mit dem digitalen Radio IC SI4734 von Silicon Labs, USA ausgestattet. Die DSP Technologie ermöglicht ein praktisch nahtloses Durchstimmen über alle verfügbaren Bänder in einstellbaren Frequenzschritten. Der KW Bereich umfasst dabei Wellenlängen von 13 - 120 Meter. Im NF Teil sorgt ein Audio IC CD1522CB für eine ausreichende Stereo-Verstärkung, die allerdings nur via Kopfhörer zur Wirkung kommt. Die Design-Unterlagen wurden auch an die Firma etón geliefert, an der auch Grundig angeschlossen ist. Ein entsprechendes Gerät wurde von dieser Firma unter der Modellbezeichnung G8 vertrieben.

• Net weight (2.2 lb = 1 kg)
• 0.246 kg / 0 lb 8.7 oz (0.542 lb)

• Price in first year of sale
• 68.00 $

• Source of data
• - - Data from my own collection

• Mentioned in
• -- Original-techn. papers.

• Author
• Model page created by Felix Schaffhauser. See "Data change" for further contributors.
