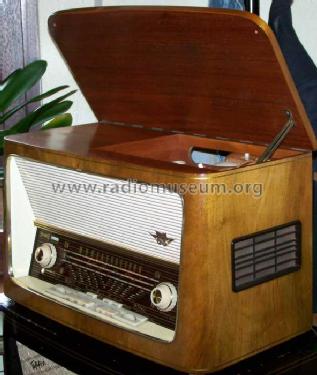

Claudia T602

Tefi-Apparatebau; Porz bei Köln

Data
Forum
Pictures
Collections

  • Year
  • 1959–1961
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 17270

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 9
  • Main principle
  • Superheterodyne (common)
  • Tuned circuits
  • 7 AM circuit(s)     12 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and FM or UHF.
  • Details
  • Other Recorder/Player
  • Power type and voltage
  • Alternating Current supply (AC) / 110-240 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Claudia T602 - Tefi-Apparatebau; Porz bei
  • Shape
  • Tablemodel, Box - most often with Lid (NOT slant panel).
  • Dimensions (WHD)
  • 590 x 350 x 280 mm / 23.2 x 13.8 x 11 inch
  • Notes
  • Eingebauter Schallbandspieler KC1 für Stereo-Wiedergabe, zwei übereinanderliegende Tastenreihen, Anschluß für separaten (Stereo-) Lautsprecher. Wurde in USA von Fa. Westrex unter Bezeichnung WT602 vertrieben.
  • Net weight (2.2 lb = 1 kg)
  • 16.8 kg / 37 lb 0.1 oz (37.004 lb)
  • Price in first year of sale
  • 498.00 DM
  • External source of data
  • E. Erb 3-907007-36-0
  • Source of data
  • Radiokatalog Band 2, Ernst Erb

 Collections | Museums | Literature

Collections

The model Claudia is part of the collections of the following members.

Museums

The model Claudia can be seen in the following museums.

 Forum

Forum contributions about this model: Tefi-Apparatebau;: Claudia T602

Threads: 2 | Posts: 3

Guten Tag,



mein Modell mit der Seriennummer 62111 unterscheidet sich vom dem Schema das hier hochgeladen wurde.



Die Klangreglung ist immer aktiv auch wenn das Klangregister betätigt wurde. Die Kontakte sind bei meinen Gerät nicht belegt. Also Orginal.

Die Widerstandswerte und Kondensatoren weichen vom Schema ab.

Marco Habeck, 20.Jul.11

Weitere Posts (1) zu diesem Thema.

Guten Abend,

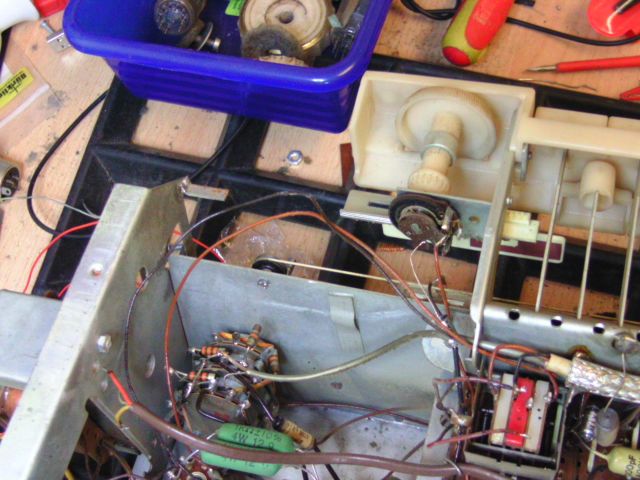

Ich habe das besagte Modell und arbeite es auf. Dabei ist mir Aufgefallen das Die Lautstärkereglung und die Eingangsbeschaltung auf den ersten Blick Widerstände und Kondensator die Werte abweichen.  Gab es von den Modell mehre Version oder hat da jemand gebastelt. Das Gerät war oben herum mit Staub bedeckt. Es sieht alles sehr Orginal aus. Was mich etwas wundert das die Elkos C55  C71 und ein paar Leistungswiderstände so typisch nach 80er Jahre aussehen. Hätte jemand ein Foto von unten von dem Gerät und wäre der jemand so freundlich es hier zum Modell hochzuladen. Mich interessiert worallen die Beschaltung des Lautstärke Reglers.

Damit ich weiß woran ich bin.  Mein Gerät hat die Seriennummer 62111

Attachments

Marco Habeck, 28.Jun.11

Weitere Posts (2) zu diesem Thema.
