Autotelefon / Funktelefon B95 B95 mit Bediengerät M17-1

TeKaDe (TKD), Süddeutsche Telefon-Apparate- Kabel- und Drahtwerke; Nürnberg

Data
Forum
Pictures
Collections

  • Year
  • 1969–1973
  • Category
  • Telephony - wire and wireless
  • Radiomuseum.org ID
  • 328122
    • alternative name: Felten & Guilleaume || Südd.Telefon-App., Kabel- und Drahtwerke AG || Telade
    • Brand: KD

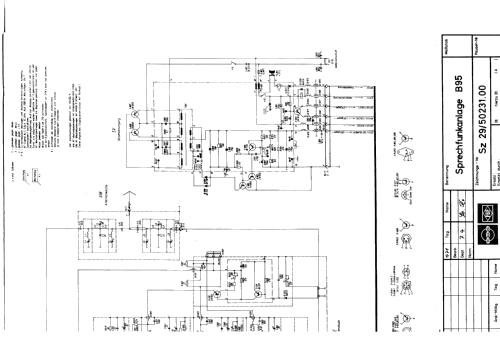

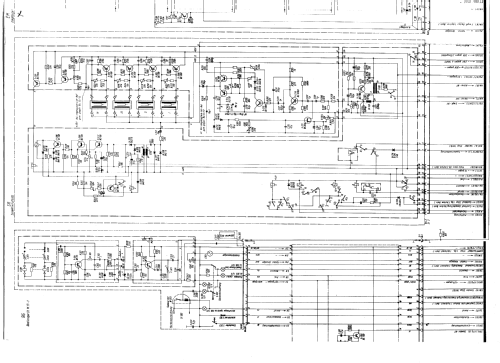

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • Semiconductors present.
  • Semiconductors
  • Main principle
  • Transceiver
  • Wave bands
  • FM Broadcast Band Only
  • Power type and voltage
  • Powered by external power supply or a main unit. / 12 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Autotelefon / Funktelefon B95 B95 mit Bediengerät M17-1 - TeKaDe TKD, Süddeutsche
  • Shape
  • Chassis only or for «building in»
  • Dimensions (WHD)
  • 350 x 250 x 120 mm / 13.8 x 9.8 x 4.7 inch
  • Notes

  • A-Netz Autotelefon

    Das Grundgerät B95 gab es mit folgenden  Bediengeräten

    • M 17-1  Bediengerät mit Linearskala, manuelle Kanalwahl, 19 Kanäle
    • M 15-1  kleines Bediengerät, wagerechtes Schaltrad für manuelle Kanalwahl, 15 Kanäle
    • M 18-1  Bediengerät Ausführung wie M 15-1 jedoch mit mechanisch-automatischer Kanalwahl, 15 Kanäle
    • M 19-1  Bediengerät Ausführung wie  M15-1 jedoch mit elektronisch-automatischer Kanalwahl, Kanalanzeige mit zwei Ziffernanzeigeröhren, 16 Kanäle

    Geräte wurden auch von SEL unter der Typenbezeichnung SEM95 vertrieben.

  • Author
  • Model page created by Johannes Wigger. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Autotelefon / Funktelefon B95 is part of the collections of the following members.

 Forum

Forum contributions about this model: TeKaDe TKD,: Autotelefon / Funktelefon B95 B95 mit Bediengerät M17-1

Threads: 2 | Posts: 3

„Hallo, hier ist die Vermittlung, nennen sie bitte ihre Rufnummer, mit wem möchten sie verbunden werden?“

So meldete sich „das Fräulein vom Amt“ wenn man in den 60er/70er Jahren vom Auto aus telefonieren wollte.

Um auch heute die Funktionsweise der alten  A- und B-Netz Autotelefone möglichst originalgetreu demonstrieren zu können, müsste die nicht mehr vorhandene A- oder  B-Netz  Infrastuktur ersetzt, oder mit geeignetem Zusatzgerät die heutige Infrastuktur genutzt werden.

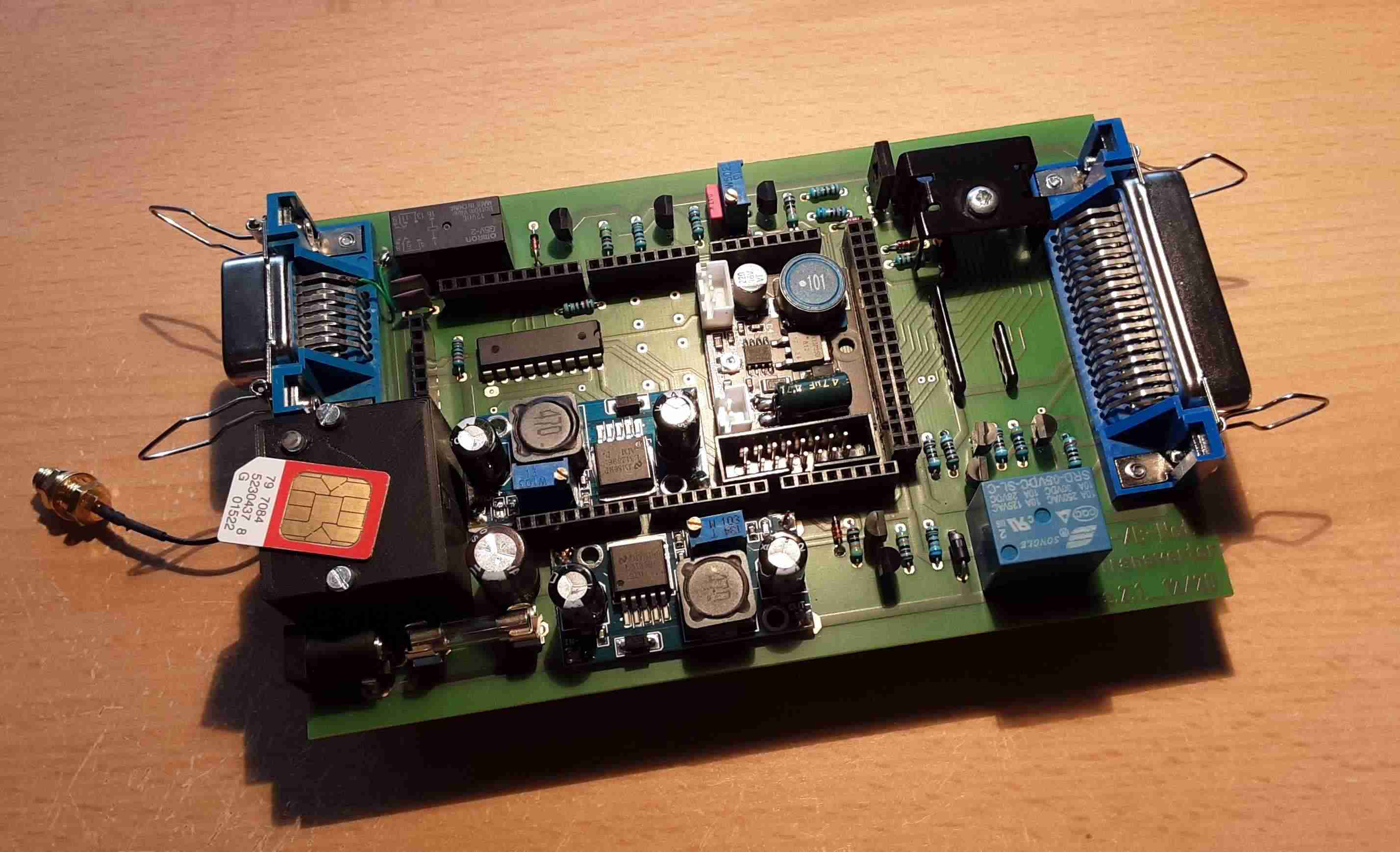

Mit meinem Umrüstsatz (Transverter)  werden alte A-Netz oder B-Netz Autotelefone  wieder zum Leben erweckt.



Das im Fahrgastraum der Fahrzeuge installierte Bediengerät und Handhörer werden am Umrüstsatz (Transverter) angesteckt.   Der Transverter ersetzt das  damals im Kofferraum des Fahrzeugs  installierte Sende/Empfangsgerät.  Mit einem  im Transverter einzusetzenden  GSM Modul  kann  auch wieder telefoniert werden.  Sogar Wahlimpulse, welche früher während des Wahlvorgangs im Hörer zu hören waren,  werden wieder  hörbar gemacht.

Telefonieren wie in alten  Zeiten

Attachments

Johannes Wigger, 07.Apr.21

Weitere Posts (1) zu diesem Thema.

Hallo Funkfreunde,

ich setze A und auch B-Netz Telefone wieder instand oder adaptiere sie so, dass eine Demonstration mit den alten Geräten und  aktueller Infrastuktur  möglich ist.

Für die Reparatur eines A-Netz Mobiltelefon der Marke TEKADE Typ B95 suche ich Schaltunterlagen sowohl für das SE Gerät als auch für das Suchlauf- Bediengerät  M19-1



Im Voraus herzlichen Dank





Johannes Wigger, 16.Mar.21
