Dual-Beam Oscilloscope 502

Tektronix; Portland, OR

Data
Forum
Pictures
Collections

  • Year
  • 1959–1963
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 94364

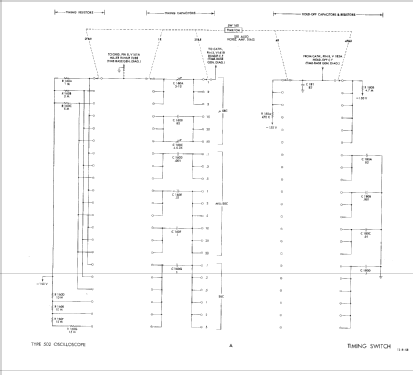

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 42
  • Number of Transistors
  • 3
  • Semiconductors
  • Wave bands
  • - without
  • Power type and voltage
  • Alternating Current supply (AC) / 105-125V; 210-250V Volt
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Dual-Beam Oscilloscope 502 - Tektronix; Portland, OR
  • Dimensions (WHD)
  • 11.25 x 15 x 23.5 inch / 286 x 381 x 597 mm
  • Net weight (2.2 lb = 1 kg)
  • 23.5 kg / 51 lb 12.2 oz (51.762 lb)
  • Price in first year of sale
  • 890.00 USD
  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Author
  • Model page created by Pius Steiner. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Dual-Beam Oscilloscope is part of the collections of the following members.

Museums

The model Dual-Beam Oscilloscope can be seen in the following museums.

 Forum

Forum contributions about this model: Tektronix; Portland,: Dual-Beam Oscilloscope 502

Threads: 2 | Posts: 6

Here is a simple modification to protect the Type 502 trigger amplifier tube (V24) from high amplitude signals when used with external trigger input.

Locate R10, a 1-meg, 1/2 watt, 10% resistor. This resistor runs from ground to a point on the TRIGGER SELECTOR switch. From this point a wire strap connects to the PLUS-MINUS switch. Replace this strap with a 470-k, 1/2 w, 10% resistor shunted by a .001-uf, 500-v discap.

Type 502's with serial numbers above 623 do not require this change.

Source: ServiceScope Aug 1960

Pius Steiner, 19.Jul.11

Weitere Posts (1) zu diesem Thema.

Guten Abend, werte Sammlergemeinde.

Bei der Durchsicht meines Tektronix 502 Oszilloskops habe ich nicht schlecht gestaunt, als serienmässige Beigabe für spätere Reparaturarbeiten eine kleine Rolle Lötzinn vorzufinden. Dies ist offenbar ganz spezielles Lot, denn darüber befindet sich ein Hinweis, dass für Lötungen auf den Keramik-Lötleisten die Verwendung silberhaltigen Lotes wünschenswert sei, um ein Reissen der Keramik-Lötzinn-Verbindung zu vermeiden. Welche Legierungszusammensetzung dieses Lot aufweisen sollte, steht leider nicht dabei, dafür wurde ja das Lot selbst beigegeben.
Ein wirklich bemerkenswerter Service (heutzutage undenkbar....)!
Da ich nun einerseits dieses tolle Gerätedetail im Original erhalten möchte, andererseits damit rechne, für Reparaturen noch weiteres Lot zu brauchen, nun meine Frage: Was für eine Sorte Lötzinn wird da benötigt ?
Verschiedene Elektronikhändler haben Zinn-Blei-Silber-Kupfer Legierungen oder auch bleifreie Zinn-Silber-Kupfer Legierungen im Angebot.
Gab es das 1959 auch schon, oder war damals immer Blei mit dabei?
Was verträgt sich am Besten mit dieser offenbar empfindlichen Keramik?
Ist silberhaltiges Lot weicher bzw. elastischer, oder was verursacht
bei normalem Lötzinn das Reissen der Keramik-Lötzinn-Verbindung?

Beste Sammlergrüsse
Ekkehard Pfau

Ekkehard Pfau, 20.Aug.07
