Oscilloscope 2213
Tektronix; Portland, OR
- Country
- United States of America (USA)
- Manufacturer / Brand
- Tektronix; Portland, OR
- Year
- 1981/1982
- Category
- Service- or Lab Equipment
- Radiomuseum.org ID
- 130499
Funkschau 4.1982
ebay: syndast45

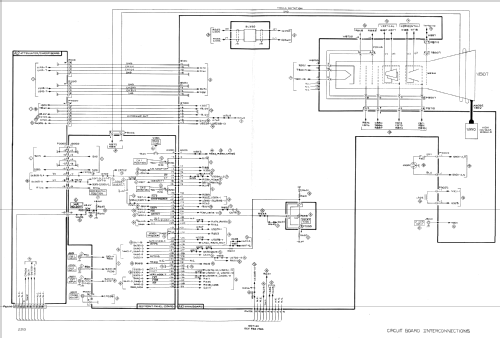

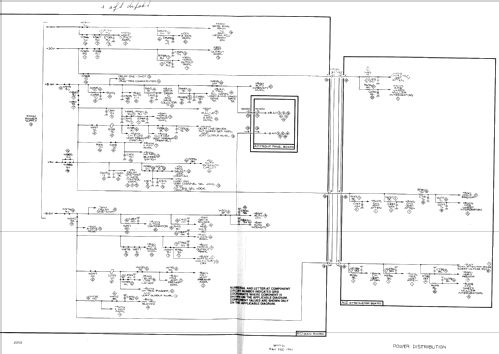

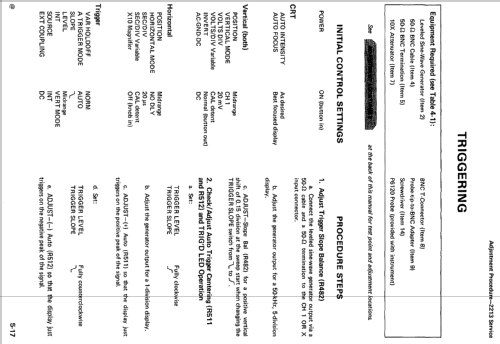

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 1
- Valves / Tubes
- Number of Transistors
- Semiconductors present.
- Semiconductors
- Wave bands
- - without
- Power type and voltage
- Alternating Current supply (AC) / 110-240 Volt
- Loudspeaker
- - For headphones or amp.
- Material
- Metal case
- from Radiomuseum.org
- Model: Oscilloscope 2213 - Tektronix; Portland, OR
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 237 x 137 x 511 mm / 9.3 x 5.4 x 20.1 inch
- Notes
- 60 MHz Dual Trace Oscilloscope, The 2213 features an 8 x 10 cm P31 phosphor CRT with 10 kV accelerating potentional giving it excellent intensity, Other 2213 features include, X-Y operation, single timebase with delayed sweep and beam find.
- Net weight (2.2 lb = 1 kg)
- 7.6 kg / 16 lb 11.8 oz (16.74 lb)
- Price in first year of sale
- 3,266.00 DM
- Mentioned in
- Funkschau (4.1982)
- Literature/Schematics (1)
- Funkschau (14/1981, S. 79 / Beschreibung (Neuvorstellung))
- Author
- Model page created by Karlheinz Fischer. See "Data change" for further contributors.
- Other Models
-
Here you find 386 models, 374 with images and 92 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Tektronix; Portland, OR
Collections
The model Oscilloscope is part of the collections of the following members.
Forum contributions about this model: Tektronix; Portland,: Oscilloscope 2213
Threads: 2 | Posts: 2
Auch bei meinem Gerät ließ sich die Vertikalablenkung nur noch im oberen Bildschirmbereich einstellen.
Dank der Fehlerbeschreibung von Pius Steiner war der Fehler schnell gefunden. R 389 war offen.
Bei diesem Gerät scheinen die Widerstände R 378, R 379, R 388 und R 389 ein Schwachpunkt zu sein.
mfg Oswald
Oswald Bettendorf, 12.Sep.22
Vertikal Ablenkung liess sich nur noch im oberen Drittel verschieben. R388 war offen. Ein ähnlicher Fehler schien das Gerät schon zu einem früheren Zeitpunkt gehabt zu haben, da der R379 bereits ersetzt war.
Pius Steiner, 01.Feb.13
