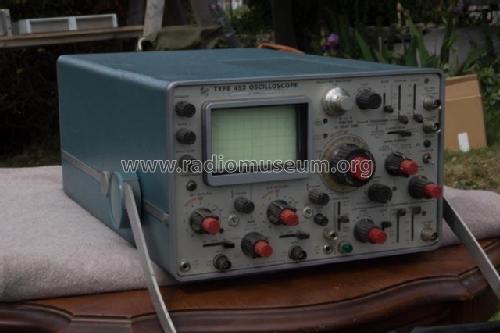

Oscilloscope 453

Tektronix; Portland, OR

Data
Forum
Pictures
Collections

  • Year
  • 1965–1970
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 161985

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 9
  • Number of Transistors
  • 92
  • Semiconductors
  • Wave bands
  • - without
  • Power type and voltage
  • Alternating Current supply (AC) / 96-137; 192-274 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Oscilloscope 453 - Tektronix; Portland, OR
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 12.5 x 7.25 x 23.5 inch / 318 x 184 x 597 mm
  • Notes

  • Usable range; DC to greater than 50 MHz, two channels, internal calibrator, 10 kV acceleration potential. Heavy aluminum alloy chassis with front cover and compartment for accessories. Tubes only once listed.
    Vertical: 5 mV to 10 V / div. in 11 steps.
    Time base: 0.1 ms to 5 s / div. in 24 steps.
    Meets Mil-Std-202B. Will not fail if exposed to 30 g shock test, heavy humidity, ect.
    Input circuits equipped with nuvistors.

    Note: Although named with the same designation, the 453 scope with S/N above 20.000 contains different circuitry.
    Except for the CRT, there are no more tubes - nuvistors of input circuitry have been replaced by FETs.

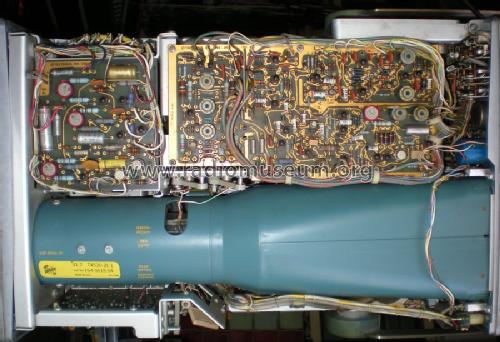

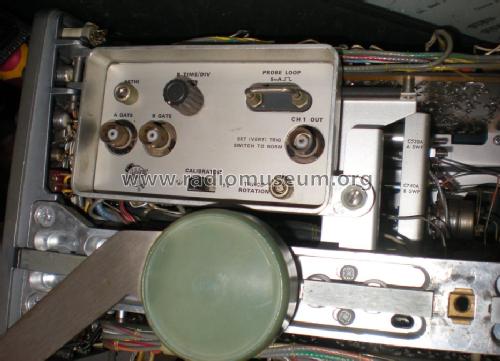

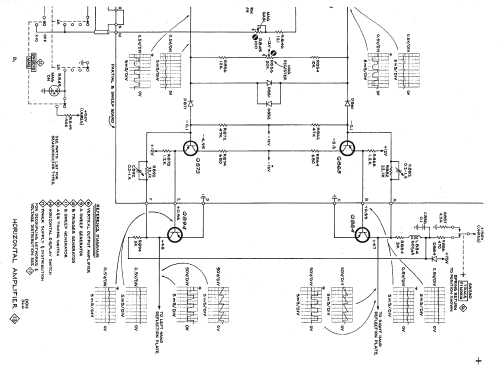

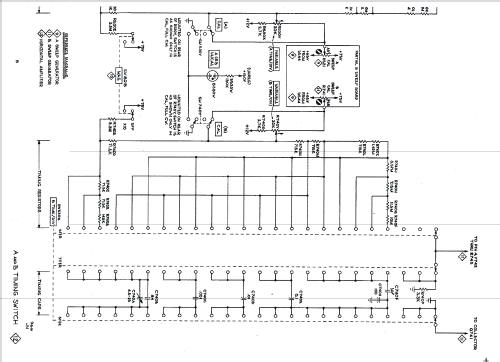

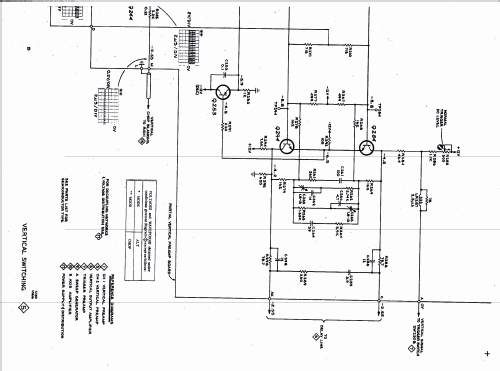

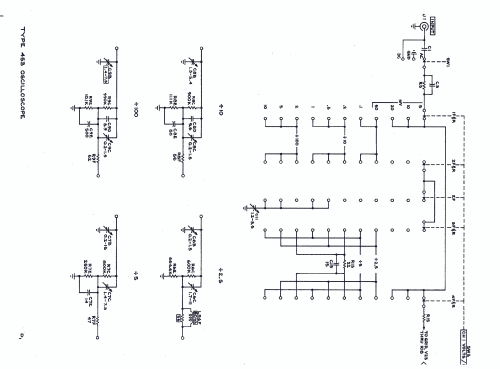

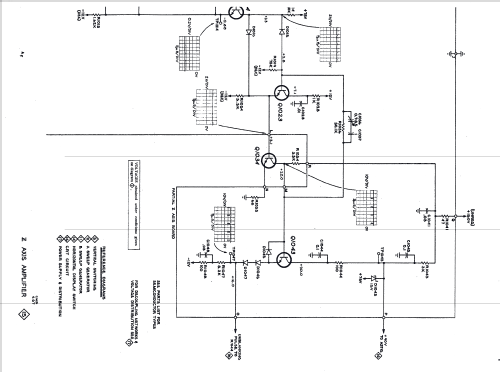

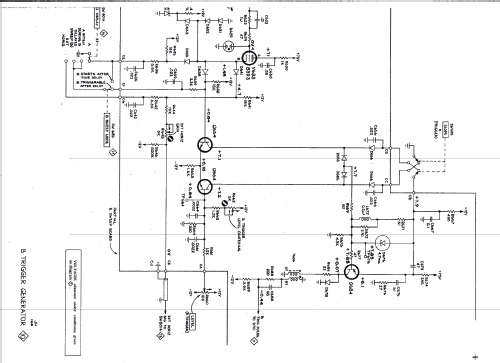

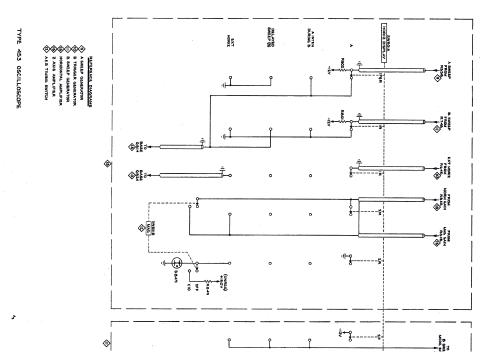

    Circuit diagrams as shown correspond to models with serials below 20.000

  • Net weight (2.2 lb = 1 kg)
  • 29.2 lb (29 lb 3.2 oz) / 13.257 kg
  • Literature/Schematics (1)
  • - - Manufacturers Literature (Tektronix catalogs 1967-1970)
  • Author
  • Model page created by Sinisa Trlin. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Oscilloscope is part of the collections of the following members.

 Forum

Forum contributions about this model: Tektronix; Portland,: Oscilloscope 453

Threads: 3 | Posts: 7

Das Tektronix Oszilloskop 453 gibt es in der Variante "MOD210H": der einzige Unterschied zu einem "normalen" 453 ist ein kleines Emblem auf der Frontseite "Property of IBM" sowie die Bezeichnung "MOD210H" links neben der Seriennummer. Ich habe hier ein Foto hochgeladen.

Die Änderung ist m.E. zu gering, um eine Neuanlage der Modellvariante zu rechtfertigen.

Roland Langfeld

Roland Langfeld, 25.Jul.22

Weitere Posts (1) zu diesem Thema.

Hallo Zusammen,



zu meinem Tektronix 453 (MOD210H, Serial 004618, offenbar mit werksseitigem Logo "Property of IBM" auf der Vorderseite als Teil einer Prozesssteuerung geliefert) suche ich ein originales AC Netzkabel.



Im Unterschied zu allen bisher gesehenen Fotos hat mein Gerät die wahlweise Möglichkeit zur Versorgung mit 115 V AC bzw. 230 V AC (zwei Steckplätze), wozu jedoch zwei verschiedene Stecker (2 Pins um 90° gedreht) nötig sind.

Zur Versorgung mit 230 V AC suche ich nun einen neueren Stecker als den vorhendenen (wobei der dosenseitige Stecker keine Rolle spielt).

Frage: kann mir jemand eine Quelle für diesen Stecker / Kabel nennen?



Zusatzfrage: das Lüftergitter ist -ebenfalls anders als bei den mir bekannten Fotos- ein zarteres Drahtgitter und kein gestanztes Blech. Ist bekannt ob es hier ab SN x zu einer Änderung kam, oder ist auch das ein wenig unüblich?



Vielen Dank vorab für jeden Info,



Freundliche Grüße,

Heike Koch



Heike Vera Koch, 29.Dec.12

Weitere Posts (3) zu diesem Thema.

hallo und guten Tag.

Ich hab einen 453 aus Heerenveen und bin mit der Scale Illum nicht so ganz einverstanden.
Hat man zB einen Tek422 danebenstehen, der es ja auchnicht anders macht, dann denkt man sofort an einen Defekt im 453, denn der ist bezogen auf andere, "sehr dürftg" ausgeleuchtet.

Ich ging der Sache auf den Grund:

1. die beiden Birnchen sind nicht geschwärzt und völlig in Ordnung.
2. Voll aufgedreht gemessen: 5,6 Volt.

Ich hab nur diese eine Frage:

Sind alle Tek 453 so mager beleuchtet oder hab ich beim Restaurieren etwas übersehen?



dankeschön, und nette Grüße

Martin

Martin Mehlhose, 13.Sep.10

Weitere Posts (3) zu diesem Thema.
