T6446GWK

Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Data
Forum
Pictures
Collections

  • Year
  • 1947/1948
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 4154

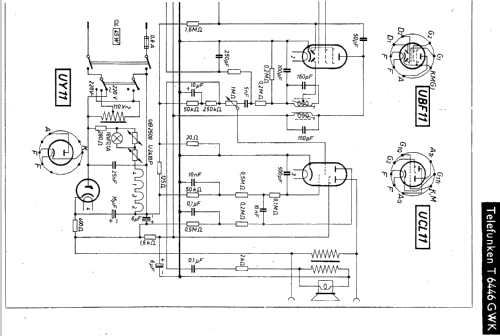

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 4
  • Number of Transistors
  • Main principle
  • Superheterodyne (common); ZF/IF 473 kHz
  • Tuned circuits
  • 6 AM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and Short Wave.
  • Power type and voltage
  • AC/DC-set / 110-220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: T6446GWK - Telefunken Deutschland TFK,
  • Dimensions (WHD)
  • 420 x 320 x 260 mm / 16.5 x 12.6 x 10.2 inch
  • Notes
  • Ch=6546GWK
  • Net weight (2.2 lb = 1 kg)
  • 6.5 kg / 14 lb 5.1 oz (14.317 lb)
  • Price in first year of sale
  • 500.00 RM
  • Source of data
  • Radiokatalog Band 1, Ernst Erb
  • Circuit diagram reference
  • Lange + Schenk Nr. 30 von 1948
  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Picture reference
  • Eine Abbildung findet sich im Doppelband "Radios von gestern"

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

 Forum

Forum contributions about this model: Telefunken: T6446GWK

Threads: 1 | Posts: 1

Parallel zum Aufklaeren welcher Heissleiter (NTC) original im GRUNDIG 288GW zufinden war,

zeigte sich wie damals ca. 1946/47 vom URDOX im Glaskolben U2410 auf den offenen Typ, der wie jetzt im Rmorg. festgelegt U2410PL heisst, uebergegangen wurde.

Der Zusatz L koennte als Loetbar angesehen werden. Die Daten 24V bie 100mA sind ja geblieben.

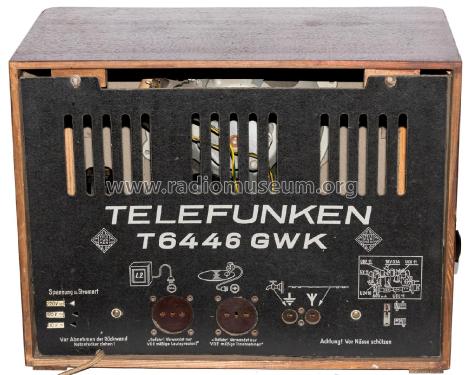

Die  Rueckwand zeigt noch den U2410, in meinem Muster war schon der lötbare, offene Typ eingebaut.

Die Bilder zeigen:

einen Ausschnitt der Rueckwand, den Ort wo sonst der gesockelte U2410 stand,

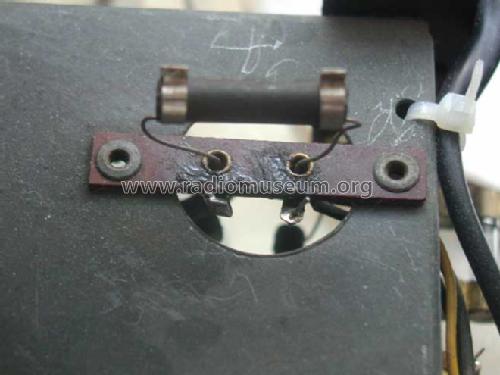

die Isolierplatte auf der die Fassung des gesockelten U2410 genietet war, jetzt 2 Loetoesen an denen der loetbare offene Typ angeloetet  wird.

Leider war das Exemplar von Telefunken funktionsuntuechtig und musste mit der Type  RS100/24 von STEMAG eine Type die es auch schon 1950 gab ersetzt werden.

Ich denke, die Admins koennen das nachvollziehen und wenn ja, die  Bilder die ich zum Modell geladen habe anerkennen als Stand der Technik Ende der vierziger Jahre.-





Attachments

Hans M. Knoll, 11.Jul.11
